FIR滤波器的设计问题实质上是确定能满足所要求的转移序列或脉冲响应的常数的问题,设计方法主要有窗函数,频率采样法和等波纹逼近法等。
1.2 窗函数设计法的步骤[3][4]
窗函数设计法是一种通过截短和计权的方法使无限长非因果序列成为有限长脉冲应响应序列的设计方法,通常在设计滤波器之前,应该先根据具体的工程应用确定滤波器的技术指标,在大多数实际应用中,数字滤波器常常被用来实现选频操作,所以指标的形式一般为在频域中以分贝值给出的相对幅度响应和相位响应。
用窗函数法设计FIR滤波器的步骤如下:
(1)根据过渡带宽及阻带衰减要求,选择窗函数的类型并估计窗口长度N(或阶数M=N-1),窗函数类型可根据阻带衰减As独立选择,因为窗口长度N对阻带衰减As没有影响,在确定窗函数类型以后,可根据过渡带宽小于给定指标确定所拟用的窗函数的窗口长度N,设待求滤波器的过渡带宽为Δw,它与窗口长度N近似成反比,窗函数类型确定后,其计算公式也确定了,不过这些公式是近似的,得出的窗口长度还要在计算中逐步修正,原则是在保证阻带衰减满足要求的情况下,尽量选择较小的N,在N和窗函数类型确定后,即可调用MATLAB中的窗函数求出窗函数wd(n)。
(2)根据待求滤波器的理想频率响应求出理想单位脉冲响应hd(n),如果给出待求滤波器频率应为Hd(ejw),则理想的单位脉冲响应可以用下面的傅里叶反变换式求出:
在一般情况下,hd(n)是不能用封闭公式表示的,需要采用数值方法表示;从w=0到w=2π采样N点,采用离散傅里叶反变换(IDFT)即可求出。
(3)计算滤波器的单位脉冲响应h(n),它是理想单位脉冲响应和窗函数的乘积,即h(n)=hd(n)×wd(n),在MATLAB中用点乘命令表示为h=hd×wd。
(4)验算技术指标是否满足要求,为了计算数字滤波器在频域中的特性,可调用freqz子程序,如果不满足要求,可根据具体情况,调整窗函数类型或长度,直到满足要求为止。
使用窗函数法设计时要满足以下两个条件:
(1)窗谱主瓣尽可能地窄,以获得较陡的过渡带;
(2)尽量减少窗谱的旁瓣的相对幅度,也就是使能量尽量集中于主瓣,减小峰肩和纹波,进行增加阻带的衰减。
根据工程经验,给定的滤波器指标参数一般为通带截止频率wp、阻带截止频率ws、实际通带波动Rp和阻带衰减As。窗函数设计的经验公式为:
在实际工程中常用的窗函数有五种,即矩形窗、三角窗、汉宁窗、海明窗和凯泽窗,这些窗函数在MATLAB中分别用boxcar、triang、hanning、hamming、kaiser实现,它们之间的性能比较如表1所示。
2 MATLAB环境下的设计实例[2][4]
2.1 高通滤波器的设计
用窗函数设计高通滤波器,性能指标如下:通带截止频率ws=0.2π,阻带截止频率wp=0.3π,实际通带波动Rp=0.25dB,阻带衰减As=70dB。
分析:从表1可以看出凯泽窗能提供74dB的阻带衰减,所以选用凯泽窗进行设计,程序主要部分如下:
程序运行结果如图1所示,实际通带波动为0.04369,阻带衰减为70,滤波器长度为89,线性相位斜率为6.7553,符合设计要求。
2.2 低通滤波器的设计
用窗函数设计低通滤波器,性能指标如下:通带截止频率wp=0.1π,阻带截止频率ws=0.25π,实际通带波动Rp=0.10dB,阻带衰减As=40dB。

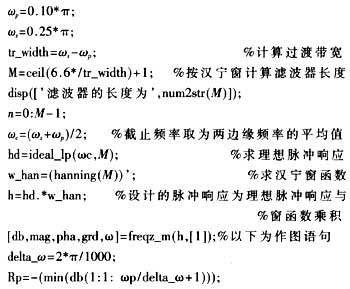

分析:从表1中可以看出,汉宁窗、海明窗和凯泽窗能提供大于40dB的阻带衰减,但汉宁窗的旁瓣峰值较小,而主瓣宽度和海明窗一样,可以使滤波器的阶数较少,所以选用汉宁窗进行设计,程序主要部分如下:

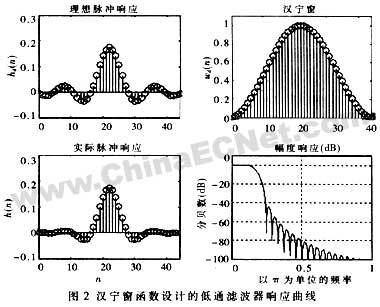

仿真结果如图2所示,实际通带波动为0.76565,阻带衰减为44,滤波器长度为67,符合设计要求。
与其他语言的程序设计相比,MATLAB环境下可以更方便、快捷地设计出具有严格线性相位的FIR滤波器,节省大量的编程时间,提高编程效率,且参数的修改也十分方便,还可以进一步进行优化设计,相信随着版本的不断提高,MATLAB在数字滤波器技术中必将发挥更大的作用,同时,用MATLAB计算有关数字滤波器的设计参数,如H(z)、h(n)等,对于数字滤波器的硬件实现也提供了一条简单而准确的途径和依据。
