JtagICE 是一款经典的
仿真器。它支持的
芯片清单为：ATmega128, ATmega128L,
ATmega16, ATmega162, ATmega162V, ATmega165, ATmega165V, ATmega169, ATmega169V,
ATmega16L, ATmega32, ATmega323, ATmega323L, ATmega32L, ATmega64, ATmega64L 。
虽然它不支持Mega8/48/88/168等较新的常用芯片，但却无损它的实用性。我们可以用这款
JtagICE仿真Mega16芯片进行开发，开发成功后，才移植到M8/48/88/168上。只要开发时留
意一下，移植并不会有困难。
使用贴面IC的效果图：
但使用贴面IC一个不好的地方是，芯片无法拆下来(如果我们要重新烧录芯片的ROM，能拆下
来就方便多了)。所以，这个活动，我们推荐使用DIP40封装的Mega16. 以下是红日制作的实
物图：
网上关于自制Jtag的线路有许多种。红日根据搜集到的资料，设计出本文介绍的简易、制
作容易的 JTAG。RS232
接口是用分立件制作，就地取材，简单可靠.
本线路的J1双排十
针座，既可以做Jtag，又可以做ISP(通过跳针JP1控制)。JP1跳针短路
时，J1用作ISP，方便更新本Jtag的ROM。J1 跳针开路时， 用作JTAG.

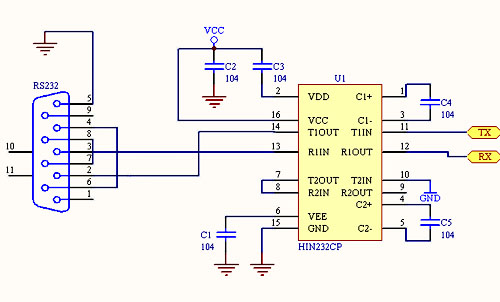

如果你有232芯片，可以按以下线路代替上面的分立件RS232部分：
烧录文件：
按以上的硬件制作好PCB后，检查焊接无误，就可以进行烧录了。
烧录的方法有很多，我(armok)推荐的一个方法是：将M16芯片从JTAG板上拆下来，放到普通
的带ISP口的
实验板，使用SL-ISP1.32 软件，将本文附录所带的将AVR Studio 4.10 Rom 烧
录文件中的flash.rom 及 epprom.rom 直接烧入到Jtag ATmega16 就可以了。
