凌力尔特公司推出3uA IQ 20mA 微功率LDO LT3009

北京 － 凌力尔特公司（Linear Technology Corporation）推出微功率 LDO LT3009，该器件具有仅为 3uA 的超低静态电流。LT3009 还具有仅为 280mV 的低压差，提供高达 20mA 的输出电流，并具有 1.6V 至 20V 的宽 VIN 范围和 0.6V 至19.5V 的可调输出。在整个电压、负载和温度范围内，输出容限严格调节在 ±2% 之内。

　　该器件的超低静态电流和停机电流（<1uA）使其非常适用于需要中等输出驱动能力和超低备用功耗的应用，诸如远程监控以及用于需要延长运行时间的“持续运作型”系统低电流电池供电式存储器。

　　LT3009 稳压器用低至 1uF 的低 ESR 陶瓷输出电容器优化稳定性和瞬态响应。这些纤巧型外部电容器可以在无需任何串联电阻的情况下使用，而对于其他许多稳压器来说这些串联电阻则是很常见的。内部保护电路包括电池反向保护、反向输出和反向输出至输入保护、限流以及热限制。

　　LT3009EDC 采用扁平（0.75mm）6 引线 DFN（2mm x 2mm）封装，而LT3009ESC8 采用 8 引线 SC-70 封装。以 1,000 片为单位批量购买，每片起价为 0.95 美元。

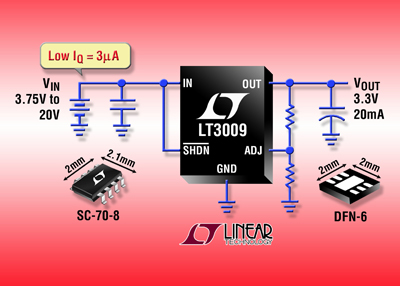

　　照片说明：3uA IQ、20mA、宽 VIN 和 VOUT LDO

　　性能概要：LT3009

　　· 超低静态电流：3uA（典型值）

　　·VIN 范围：1.6V 至 20V

　　·可调 VOUT：0.6V 至 19.5V

　　·输出容限：在整个电压、负载和温度范围内为 ±2%

　　·低压差：在 20mA 负载时典型值为 280mV

　　·输出电流：20mA

　　·用低 ESR 陶瓷输出电容器（值为 1uF）可稳定

　　·停机电流：<1uA

　　·反向电池、反向输出和反向输出至输入保护

　　·热限制和限流保护

　　·6 引脚 DFN（2mm x 2mm x 0.75mm）封装

　　·8 引脚 SC-70 封装
