电子罗盘

　　地球上每个地方的地磁场都有固定的方向和大小。本例介绍的电子罗盘利用线性霍尔元
件来检测地磁场的大小和方向，可根据实际需要制作指南针或指北针。
　　电路工作原理
　　该电子罗盘电路由检测放大电路、指示电路和音频压控振荡器组成，如图2-85所示。


　　检测放大电路由霍尔集成电路lCl、电阻器Rl-R7、电位器RP和运算放大器集成电路IC2(Nl-N4)内部的Nl组成。
　　指示电路由电阻器R8-Rl2、电容器C1、lC2内部的N2、发光二极管VL和电压表PV组成。
　　音频压控振荡器由IC2内部的N3、N4、电阻器R13-Rl9、电容器C2和晶体管V组成。
　　测量时，地磁场的磁感应线穿过霍尔集成电路ICl时，ICl产生的感应电动势使N1因6脚电位高于5脚电位而输出低电平，N2因2脚电位低于3脚电位而输出高电平，使VL发光，PV有电压指示。磁感应越强，VL的发光亮度越强，PV的电压指示越大;同时，音频压控振荡器的振荡频率升高，扬声器BL发声频率变高。
　　元器件选择
　　Rl-Rl9选用1/4W金属膜电阻器或碳膜电阻器。
　　Rp选用膜式电阻器。
　　Cl选用耐压值为l6V的铝电解电容器;C2选用高频瓷介电容器。
　　VL选用φ5mm的红色发光二极管。
　　V选用S9013型硅NPN晶体管。
　　ICl选用CS835或CS6835、DN835、DN6835等型号的线性霍尔集成电路;lC2选用LM324型四运放集成电路。
　　PV选用0-5V电压表。
　　BL选肋0.5W、8Ω的电动式扬声器。
　　电路调试
　　将电子罗盘作为指北针时，将印制板水平放置，若磁力线斜穿过霍尔集成电路IC1(IC1应与印制线路板平行安装)时，VL发光，PV有电压指示，则应调节RP的阻值，使VL发光状态处于临界状态，即刚好发光，然后将印制板朝北倾斜与地面成地磁倾角γ(磁倾角是指磁场方向与当地水平面之间的夹角，各地的磁倾角不同，北京为57°左右，广州为31°左右，上海为45°左右)，此时无磁场穿过ICl，VL应熄灭。手持印制板，保持印制板倾斜角度在原地向东和西转动，使VL在有磁场斜穿过lCl时也发光。存转动过程中，只有PV的电压指示，VL的发光暗时，印制板上面的朝向为正北。
　　将电子罗盘作为指南针时，将印制板的反面斜朝正南，与地平面夹角为90°一γ，即与水平方向夹角为当地磁倾角的余角。这样，地磁场正好垂直反穿ICl，调节RP使VL处于临界熄灭状态。手持印制板保持倾斜角度在原地向东和西旋转一个小角度，使VL能开始发光并达到亮状态，此时印制板的反面朝南方时VL暗。

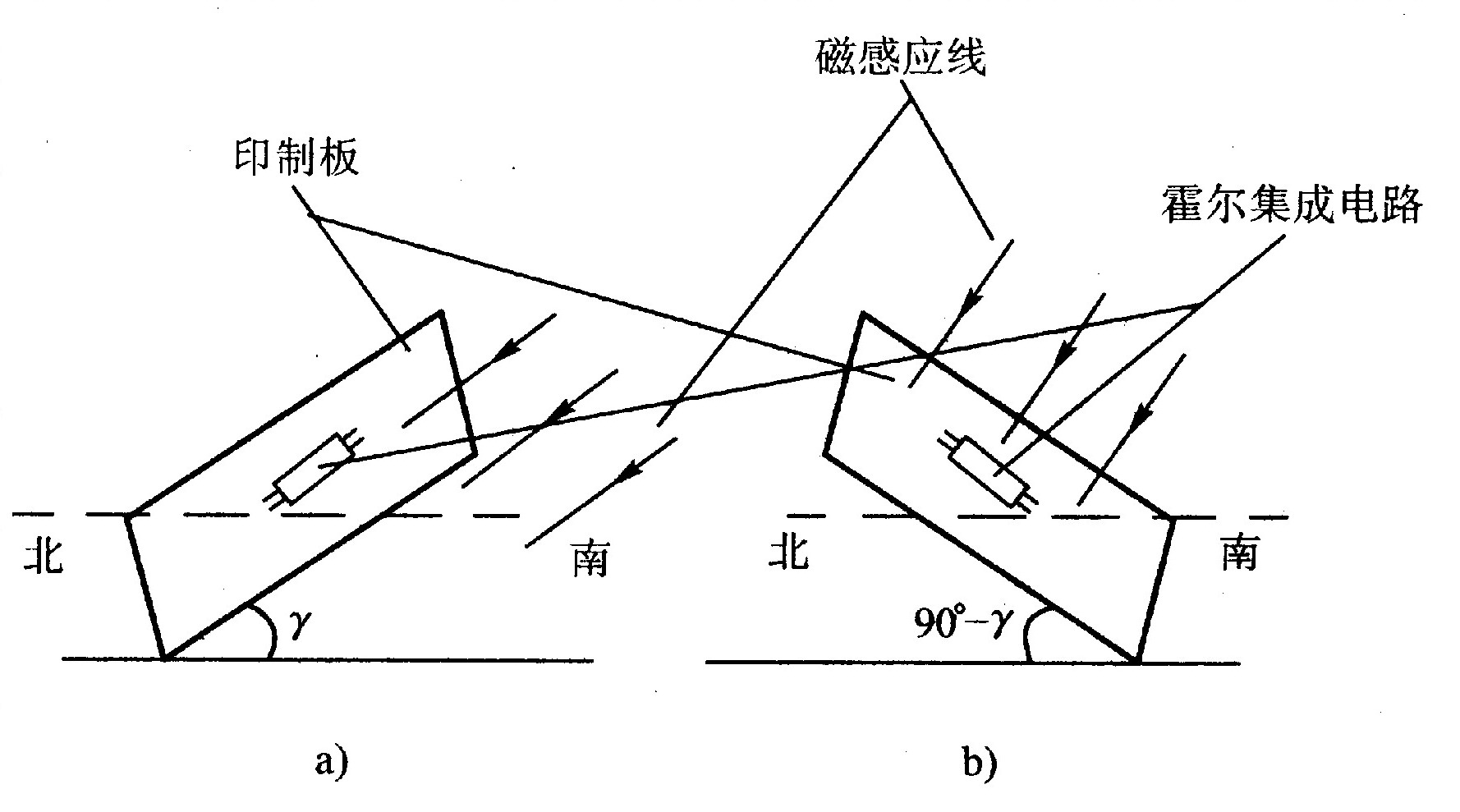

　　图2-86是电子罗盘的调试示意图。
