FP8102

  FP8102是带裸焊盘的SOP8/ MSOP8封装的独立线性锂离子电池充电器。与极少的外部元件,FP8102是非常适用于广泛的便携式应用。充电电流可以通过一个外部电阻器进行编程。在待机模式下,电源电流将被减少到大约55uA.其他功能包括欠压锁定,自动再充电,充电状态指示灯和热调节。

特性

  独立的线性充电器,用于单节锂离子电池
  无需外部MOSFET,检测电阻或二极管所需的阻塞
  高达1A的可编程充电电流
  预置充电电压精度±1%
  自动充值
  2.9V涓流充电电压
  C / 10充电终止
  ˙55uA待机电源电流
  充电状态指示灯在无电池和充电故障显示
  软启动限制浪涌电流
  热保护

应用

  便携式信息设备、充电底座及支架、手机与PADS、掌上电脑

典型应用电路

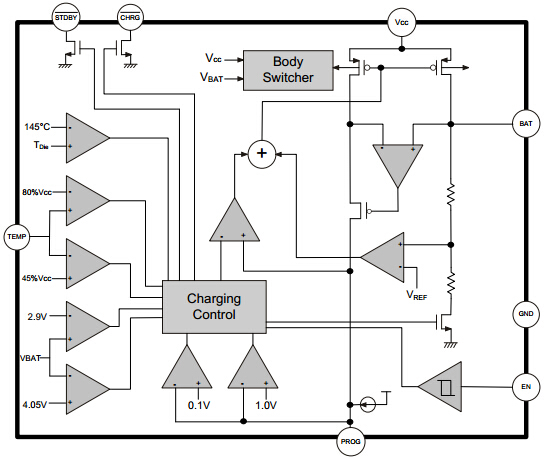

功能框图

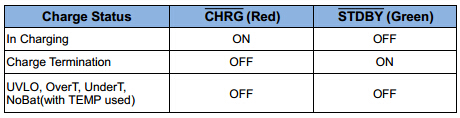

充电状态指示灯

状态图

引脚说明

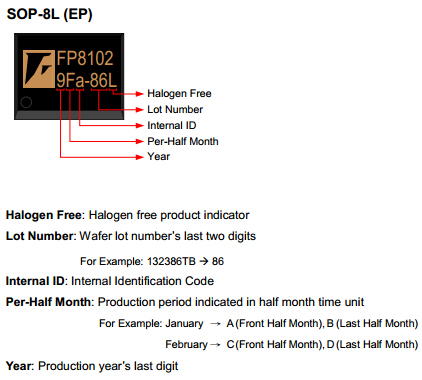

标识信息
