LT4320是一款理想二极管桥控制器，具有限度地提高了电源效率，消除了热设计问题，DC 至 600Hz,9V 至 72V 工作电压范围，IQ = 1.5mA （典型值），实现了可用电压的化，采用 8 引脚 （3mm x 3mm） DFN 封装和 12 引脚 MSOP 封装等特点。LT4320 设计用于 DC 至 60Hz 电压整流，而 LT4320-1 则专为 DC 至 600Hz 电压整流而设计。视 MOSFET 尺寸和工作负载电流的不同，可以执行更高频率的运作。LT4320典型应用于安保摄像机，地面或机载功率分配系统，具有一个辅助输入的以太网供电设备，极性无关的电源输入，替代二极管电桥。
如下图可以看到LT4320如何来取代传统的二极管：
图1.LT4320取代传统的二极管原理
通过化可用的电压和降低功耗（请参阅下面的温度计比较），理想二极管桥简化了电源设计和降低供电成本，尤其是在低电压应用。一个理想二极管桥也消除了热设计问题，昂贵的散热片，并大大降低了印刷电路板面积。LT4320的内部电荷泵支持所有N沟道MOSFET的设计，从而消除了更大和更昂贵的P沟道MOSFET开关。
图2.LT4320与传统二极管热像
LT4320具有非常强大的MOSFET控制计划。如果电源发生故障，聊友开启和关闭，或短路时，控制器迅速打开关闭减少反向电流瞬变的MOSFET.

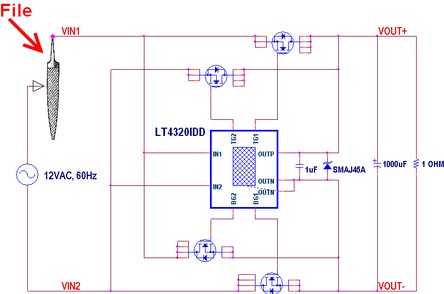

LT4320的鲁棒性论证通过了可怕的“文件测试”.轻轻刮与交流电源的输出端的文件由于文件（也称为锉刀）有许多齿，适用于电源间歇地快速连续的理想二极管电路。见测试设置下面的示意图：
图3.文件测试设置
LT4320是专为DC至60Hz电压整流，而LT4320-1是专为DC至600Hz电压整流。更高的频率的操作是可能的根据MOSFET尺寸和工作负载电流。
另外，理想二极管桥还消除了热设计问题和昂贵的散热器，并极大地缩减了 PC 板面积。LT4320 的内部充电泵支持一种全 NMOS 设计，从而免除了体积更大且更加昂贵的 PMOS 开关。如果电源发生故障或短路，则快速关断以限度地抑制反向电流瞬变。
