光电位置传感器是一种对入射光敏面上的光点位置敏感的光电器件，其输出信号与光点在光敏面上的位置有关。它是一种基于横向光电效应的光电位置敏感探测器。除了具有光电二极管阵列和CCD的定位性能外，还具有灵敏度高、分辩率高、响应速度快和电路配置简单等特点。因而逐渐被人们所重视。PSD的发展趋势是高分辨率、高线性度、快响应速度及信号采集处理等多功能集成。
设p型层的电阻是均匀的，两电极间的距离为2L,流过两电极的电流分别为I1和I2,则流过n型层上电极的电流I0为I1和I2之和。I0= I1+I2
当光束入射到PSD器件光敏层上距中心点的距离为xA时，在入射位置上产生与入射辐射成正比的信号电荷，此电荷形成的光电流通过电阻p型层分别由电极1与2输出。
工艺流程为： 清洗氧化→LTO→增密→光刻磷电极区→刻蚀→注入磷→去胶→推进氧化→光刻硼电极区→刻蚀→去胶→生长薄二氧化硅→第二次光刻硼电极区→注入硼→去胶→推进氧化→刻蚀→去胶→光敏区氧化→第二次光刻光敏区→注入BF2 →去胶→退火→生长SN →光刻引线孔→刻蚀SN →刻蚀二氧化硅→去胶→反刻铝→湿法刻蚀铝→去胶→合金。
其中关键工艺点包括：低温氧化工艺、二次光刻光敏区工艺、光敏区内外电阻率比控工艺。
（1） 低温工艺。低温掺氯氧化即TCA氧化工艺，其氧化层生长速率慢，厚度均匀，氯与硅不发生化学反应。生成的氧化层缺陷密度低，它克服了高温工艺氯的腐蚀问题，可以制得高质量且厚度比较薄的氧化层。这对于半导体光电位置传感器的制作非常重要，在避免高温工艺的同时在低温工艺中有更大的选择余地。
（2） 二次光刻光敏区工艺。采用此技术，在次光刻后去掉胶层，进行氧化层的生长，约为500 A左右；然后进行第二次光刻，透过二氧化硅层进行光敏区BF2 的离子注入。这有两个方面好处，一是可有效地保护光敏区的表面，保护二氧化硅和硅的界面；二是利用其屏蔽作用制得满足器件要求的结深。
（3） 光敏区内外电阻率比控工艺。影响高分辩率的因素有结深、边界条件及有效光敏区内外电阻率之比等。对于同一种器件结构，光敏区在一个结深条件下（0.32μm） 有的分辩率。此时光电流大，分辩率高。注入条件为：磷注入， 能量为60Kev , 剂量为4E15;硼注入， 能量60Kev , 剂量为1E13;光敏注入，能量为40Kev ,剂量为4E13。当有效光敏区内外电阻率之比为25时，在整个光敏区域75%的范围内可得到均匀一致的位移分辨能力，这时的非线性起伏小于0.1%, PIN结构可得到0.5mV/5μm 的分辨能力。
应用于定位系统中，模拟PSD对准物体的过程，确定PSD与物体之间的相对位置；

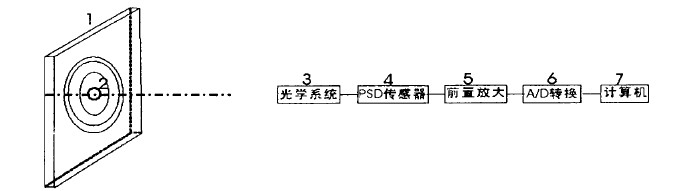

其应用系统框图如图所示：对准物体1的中心装有一高亮度的发光二级管2，PSD传感器4安装于微动。工作平台上；二极管发出的光束经过光学系统3聚焦后，将光点成像于放置在透镜焦平面上的PSD 的接收光敏面上，这个光点信号经过前置放大电路5转换为电信号。然后，通过A／D采样6，送入到计算机7进行处理。从而确定PSD对准物体平面上某一点的位置。当对准位置在测量范围内移动时，光斑与PSD两电极间的距离发生变化，使两电极输出电流随其光斑位置的变化而变化，因此通过测定传感器两电极输出电流的大小，便可知道PSD与对准物体平面上的某一点位置相对应。
