过压保护芯片

  过压保护芯片:过压保护芯片一般具有过电压探测时间可设计、低功耗、过电压检测精度高等特点,可用于2节、3节或4节电池组的二级保护。也可用于手机、MP3播放器、机顶盒和计算机等便携和消费设备的USB充电应用,根据应用场合的不同提供相应的过压保护作用。

关键电路

  为成产出高精度,高灵敏度的过压保护芯片,提供当前比较灵敏的电路电压保护功能。可以从低功耗、高精度、宽电压工作范围、低成本等考虑,提出独特的设计方法。其中过电压检测电路、降压电路、电流源电路、基准电压电路在整个芯片中起到关键的作用。

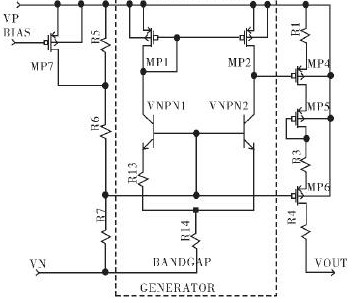

  传统的过电压检测电路由带隙基准电路、带隙基准启动电路、电阻分压网络、比较器等电路组成,原理是:待检测电压通过电阻分压网络中某个电阻两端的电压与带隙基准电路所产生的电压进行比较。本过电压检测电路采用了更有效的设计方法,无需比较器和带隙基准启动电路,如图所示:

过压保护芯片的关键电路



应用

  过压保护芯片一般无需外部器件,降低了系统成本,并减小应用板的印制电路板(PCB)面积,优化保护功能,灵敏度更高。

  当前随着手机,计算机,数码相机等电子产品的告诉发展,这些便携设备由于USB和其它端口特别容易受到静电放电(ESD)的冲击。为设计人员在拥挤的电路板上为极敏感元件提供特殊保护带来了挑战。在这样的条件下过压保护芯片应用而生,它采用极小的封装提供一流的集成保护器件,非常适用于尺寸日渐缩小的便携手持设备,深受广大电子产品用户的喜爱。

  由于芯片满足低功耗、高精度的要求,也可用于便携式电子产品、医疗和测试仪器中的锂电池组的二级保护。

发展趋势

  虽然变阻器、保险丝和PPTC热敏电阻等被动元器件一直是电路保护中的主角,但电子产品便携化和可靠化等发展需求,使得半导体分立器件和芯片开始在电路保护中锋芒渐甚,例如在ESD静电保护中,TVS/齐纳二极管已经取代了变阻器成为主角。面对这种趋势,传统被动元件制造商在积级开发新材料的同时,也尝试与半导体材料进行融合,例如泰科电子的PolyZen聚合物增强型齐纳二极管微型集成模块,就成功地融合了PPTC与半导体材料,可以提供过流过压综合保护。

  过去几年来业界开始对整个保护重视起来,即保护不再仅仅是局限在安全方面,开始上升到使功能不受影响和提高产品可靠性角度上来,到了这个层面,你会发现原来电路保护的主角是被动元件,现在开始有一些主动元件或芯片充当保护产品。

  随着科技的发展,我们渐渐将新型的半导体材料与过压保护芯片结合起来,新型的过压保护芯片还可以为无绳电话、VoIP网关、数据调制解调器、机顶盒和传真机等低成本电信设备提供综合保护,因为除了现有的独立过压和过流产品外,我们现在更主要的目光放在综合保护上,做出更好的过压保护芯片。
