三相交流固态继电器

  三相交流固态继电器,亦称三相SSR,是一种由三只单相交流固态继电器组成,用以控制大功率负载的起动与切断的开关器件,可用于工业电炉、烘箱、水泵、电动机、电气开关柜、自动化控制等设备。

概述

  三相交流固态继电器是集三只单相交流固态继电器为一体,以单一输入端对三相负载进行直接开关切换,并可以用几毫安的微小信号来控制大功率负载的起动与切断的开关器件。三相交流固态继电器以三只可控硅作为A、B、C三相的输出开关触点,有不同电流、电压等级,能够可靠、安全、方便地控制三相交流电机、加热器等三相负载。

三相交流固态继电器尺寸图

三相交流固态继电器尺寸图

特点

  单相交流固态继电器为四端有源器件,其中两个输入控制端,两个输出端,输入输出间为光隔离,输入端加上直流或脉冲信号到一定电流值后,输出端就能从断态转变成通态,而三相交流固态继电器则以单一输入端对三相负载进行直接开关切换。

  三相交流固态继电器的相与相间,输入输出间,以及与基板之间绝缘电压大于2000 VAC,其他基本指标与相应的单相固态继电器相同。对实际负载电流不大的场合,比如实验室教学,三相SSR使用起来比较方便,但电流大时发热亦大,这时使用三只单相SSR更为可靠。

接线

  普通型三相交流固态继电器以三只双向可控硅作为A、B、C三相的输出开关触点,电流等级有10A、25A、40A,电压等级有380V、480V;增强型三相交流固态继电器以三组反并联单向可控硅作为A、B、C三相的输出开关触点,电流等级有15A、35A、55A、75A、120A,电压等级分380V,480V。

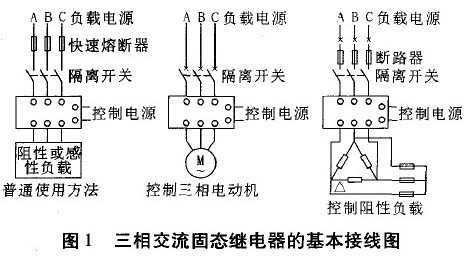

  图1是三相交流固态继电器基本接线图:

三相交流固态继电器接线图

应用

  图2为PLC控制的三相交流电动机正反转控制电路,其中X1、X2、X3,分别表示PLC的输入,控制电动机的转动方向与起停;Y1、Y1表示PLC的输出。当Y1有效时,SSR1输入端得到DC24V的直流信号,则三相输出端从断态转变成通态,三相交流电动机得电,反转;同理当Y有效时,SSR2的三相输出端接通,因A、C换向则电动机正转。

三相交流固态继电器的应用

保护

  过流(最严重的情况为负载短路)是造成三相交流固态继电器内部输出可控硅性损坏的最主要原因。快速熔断器和空气开关是过流保护方法之一,小容量三相交流固态继电器也可选用保险丝;许多负载在接通瞬间会产生很大的浪涌电流,由于散热不及,浪涌电流与过流一样也是造成三相交流固态继电器内部输出可控硅损坏的最主要原因之一。因此选取三相交流固态继电器时,保证一定的电流余量是极其重要的。
