微型光电传感器

  微型光电传感器是主要内置于客户机器的小型放大器内置光电传感器。与一般的放大器内置光电传感器相同,用于物体的通过检测和定位,大多数检测物体是被称为“卡爪”的金属片。卡爪进入微型光电传感器的检测区域后,微型光电传感器将进行光学性检测,并发出输出信号。

特长

  与放大器内置光电传感器相比,具有以下特长。

  ①在有个机型系列中,形状的种类很多例如EE-SX67系列中,备有了8种凹槽形状。可根据顾客的安装位置,选择的形状。

  ②价格低

  通过将额定值/ 性能限制在机器内置用,且将IP 保护构造简易化,可以获得物美价廉的产品。

  ③通过设置为适用于机器内置的检测距离实现小型化例如在凹槽型中,采用3.6mm或5mm为标准的检测距离(凹槽宽)。在其他检测方式中,如扩散反射型、限定反射型中为5mm以下,回归反射型、对射型为1m以下,都是以机器内置用为目的的距离规格。

  ④指示灯的灯亮模式

  微型光电传感器的指示灯大多在入光时亮起。在部分机型中作为其他型号,也可选择遮光时灯亮的类型。

  例如凹槽型中,需在调整位置时灯亮的情况下,则宜采用遮光时灯亮的类型。另一方面,需在确认电源施加时灯亮的情况下,则宜采用入光时灯亮的类型。

  ⑤其他规格(保护构造、输出电流)

  由于以机器内置为前提,所以不采用防水构造,并将输出电流额定控制在较低的范围内。另一方面,多数机型的电源电压可以在DC5V下动作。

原理

  ①光的性质

  直射

  光在空气和水中行进的情况下,总是直线传播。在对射型传感器中使用外附插口来检测细微物体的示例就是应用了该原理。

  折射

  光在折射率不同的界面上入射时,通过该界面后,前进方向将发生变化的现象。

  反射(正反射、回归反射、扩散反射)

  在镜子和玻璃平面上,光将以与入射角相同的角度反射,这称为正反射。

  回归反射板就是利用这种原理,将3个平面互相直交组合后。所谓“回归”是指“回到原来发射的方向”。来自回归反射板的反射光向投光的反方向前进,这种反射称为回归反射。

  此外,在白纸等没有光泽性的表面上,光线将向各个方向反射,这样的反射称为扩散反射。扩散反射型将该原理作为检测方式。

  ②光源

  光的灯亮方法

  〈直流光方式〉

  连续放射一定光量的光线的方式,能得到高速响应性的同时,还具有易受扰乱光等影响的缺点。

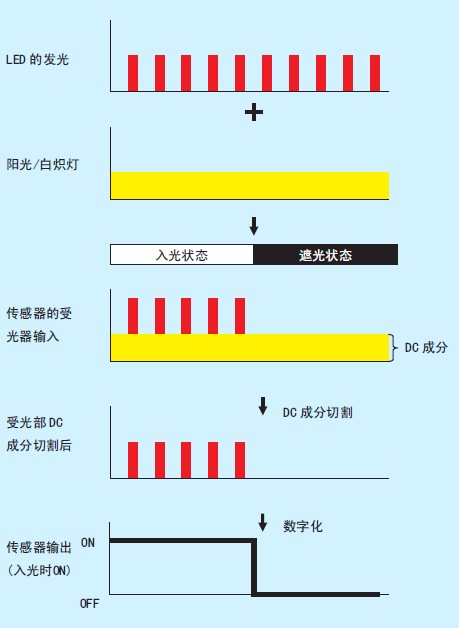

  〈脉冲光方式〉

  在调制光方式中,为了减少阳光和白炽灯等扰乱光的影响,可使投光LED脉冲点亮,对受光信号的DC成分进行切割的信号处理。
