Pmoled

结构

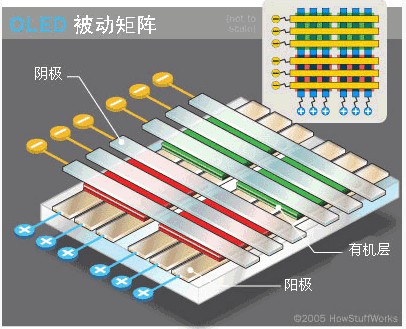

　　PMOLED具有阴极带、有机层以及阳极带。阳极带与阴极带相互垂直。阴极与阳极的交叉点形成像素，也就是发光的部位。外部电路向选取的阴极带与阳极带施加电流，从而决定哪些像素发光，哪些不发光。此外，每个像素的亮度与施加电流的大小成正比。

制造

　　Pmoled生产过程中最重要的一环是将有机层敷涂到基层上。完成这一工作，有三种方法：

　　1、真空沉积或真空热蒸发（VTE）

　　位于真空腔体内的有机物分子会被稍微加热（蒸发），然后这些分子以薄膜的形式凝聚在温度较低的基层上。这一方法本钱很高，但效率较低。

　　2、有机气相沉积（OVPD）

　　在一个低压热壁反应腔内，载气将蒸发的有机物分子运送到低温基层上，然后有机物分子会凝聚成薄膜状。使用载气能进步效率，并降低Pmoled的造价。

　　3、喷墨打印

　　利用喷墨技术可将Pmoled喷洒到基层上，就像打印时墨水被喷洒到纸张上那样。喷墨技术大大降低了Pmoled的生产本钱，还能将Pmoled打印到表面积非常大的薄膜上，用以生产大型显示器，例如80英寸大屏幕电视或电子看板。

驱动方式

　　⑴静态驱动方式：

　　在静态驱动的有机发光显示器件上，一般各有机电致发光像素的阴极是连在一起引出的，各像素的阳极是分立引出的，这就是共阴的连接方式。若要一个像素发光只要让恒流源的电压与阴极的电压之差大于像素发光值的前提下，像素将在恒流源的驱动下发光，若要一个像素不发光就将它的阳极接在一个负电压上，就可将它反向截止。但是在图像变化比较多时可能出现交叉效应，为了避免我们必须采用交流的形式。静态驱动电路一般用于段式显示屏的驱动上。

　　⑵动态驱动方式：

　　在动态驱动的有机发光显示器件上人们把像素的两个电极做成了矩阵型结构，即水平一组显示像素的同一性质的电极是共用的，纵向一组显示像素的相同性质的另一电极是共用的。如果像素可分为N行和M列，就可有N个行电极和M个列电极。行和列分别对应发光像素的两个电极。即阴极和阳极。在实际电路驱动的过程中，要逐行点亮或者要逐列点亮像素，通常采用逐行扫描的方式，行扫描，列电极为数据电极。实现方式是：循环地给每行电极施加脉冲，同时所有列电极给出该行像素的驱动电流脉冲，从而实现一行所有像素的显示。该行不再同一行或同一列的像素就加上反向电压使其不显示，以避免“交叉效应”，这种扫描是逐行顺序进行的，扫描所有行所需时间叫做帧周期。

　　在一帧中每一行的选择时间是均等的。假设一帧的扫描行数为N，扫描一帧的时间为1，那么一行所占有的选择时间为一帧时间的 1/N该值被称为占空比系数。在同等电流下，扫描行数增多将使占空比下降，从而引起有机电致发光像素上的电流注入在一帧中的有效下降，降低了显示质量。因此随着显示像素的增多，为了保证显示质量，就需要适度地提高驱动电流或采用双屏电极机构以提高占空比系数。

　　除了由于电极的公用形成交叉效应外，有机电致发光显示屏中正负电荷载流子复合形成发光的机理使任何两个发光像素，只要组成它们结构的任何一种功能膜是直接连接在一起的，那两个发光像素之间就可能有相互串扰的现象，即一个像素发光，另一个像素也可能发出微弱的光。这种现象主要是因为有机功能薄膜厚度均匀性差，薄膜的横向绝缘性差造成的。从驱动的角度，为了减缓这种不利的串扰，采取反向截至法也是一行之有效的方法。

应用

　　PMOLED易于制造，但其耗电量大于其他类型的OLED，这主要是由于它需要外部电路的缘故。PMOLED用来显示文本和图标时效率，适于制作小屏幕（对角线2-3英寸），例如人们在移动电话、掌上型电脑 以及MP3播放器上经常能见到的那种。即便存在一个外部电路，被动矩阵OLED的耗电量还是要小于这些设备当前采用的LCD。
