霍尔位置传感器

  霍尔位置传感器是一种检测物体位置的磁场传感器。用它们可以检测磁场及其变化,可在各种与磁场有关的场合中使用。霍尔位置传感器以霍尔效应原理为其工作基础。

组成和分类

  霍尔位置传感器采用霍尔元件、霍尔开关电路、霍尔线性电路以及各种补偿和保护电路和磁路组件组合成霍尔位置传感器。

  霍尔位置传感器包括:霍尔位置基准传感器、霍尔零位传感器、霍尔行程传感器、霍尔齿轮传感器、霍尔接近开关等等。

原理

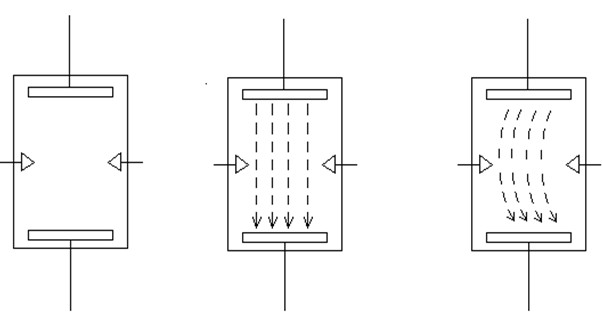

  在一块通电的半导体薄片上,加上和片子表面垂直的磁场B,在薄片的横向两侧会出现一个电压,如图1中的VH,这种现象就是霍尔效应,是由科学家爱德文·霍尔在1879年发现的。VH称为霍尔电压。

霍尔位置传感器的原理

  这种现象的产生,是因为通电半导体片中的载流子在磁场产生的洛仑兹力的作用下,分别向片子横向两侧偏转和积聚,因而形成一个电场,称作霍尔电场。霍尔电场产生的电场力和洛仑兹力相反,它阻碍载流子继续堆积,直到霍尔电场力和洛仑兹力相等。这时,片子两侧建立起一个稳定的电压,这就是霍尔电压,这个半导体薄片称为霍尔元件。 霍尔元件可用多种半导体材料制作,如Ge、Si、InSb、GaAs、InAs、InAsP等等。

特点

  1、结构紧凑、密封坚固

  2、机械上可与其他标准光电传感器互换

  3、含铁金属叶片插入的工作原理

  4、用于脉冲计数和位置感应

  5、电流沉(集电极开路)输出

  6、供电电源3.8 —30VDC

  7、使用中等强度磁铁以减少对周边区域的影响

  8、内部密封适用于普通环境的应用

  9、无机械触点,免除磨损

  10、非接触性位置感应
