无源信号隔离器

  无源信号隔离器在使用时无需另行供电,实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中可能的干扰。广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中,是一种具有高性价比的产品。

参数

无源信号隔离器参数

特点

  直流电流信号4~20mA输入。

  4~20mA隔离输出。

  1:1等效传送

  输入-输出之间隔离。

  输出信号零点和满度可调整。

  模块化拔插式结构,可带电拔插。

  标准的35mmDIN导轨卡式安装。

适用范围

  1、工作温度:-10℃~+55℃

  2、储存温度:-25℃~+70℃

  3、相对湿度:≤93%RH,不结露,无腐蚀性气体场所

  4、海拔高度:≤2500m

安装使用

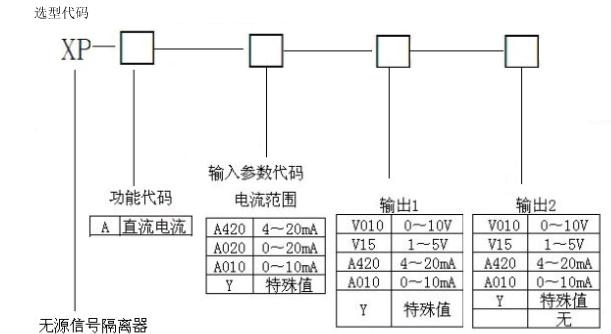

  1、无源信号隔离器的型号含义

无源信号隔离器的型号含义

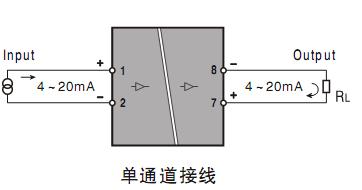

  2、无源信号隔离器的接线图

无源信号隔离器的接线图


无源信号隔离器的接线图
