原理

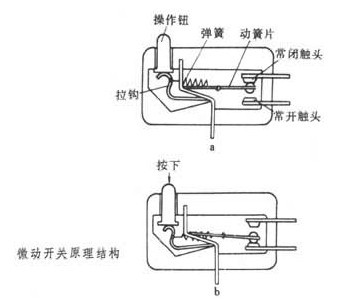

　　微动开关的原理结构见图。当外界机械力作用于操作钮时，操作钮便向下运动，通过拉钩将弹簧拉伸。当弹簧拉到一定长度后，动簧片迅速向下运动，动簧片右端的触头转向与下面的常开触头接触，从而实现电路的转换。如果去除外力，在弹簧恢复力的作用下，触头又瞬时地进行转换。在图示基本结构基础上，再加装一些滚轮或压块，则可派生出其他结构型式的微动开关，可适应不同用途。工作原理

分类

微动开关的种类繁多，内部结构有成百上千种，按体积分有普通型、小型、超小型；按防护性能分，有防水型、防尘型、防爆型；按分断形式分，有单联型、双联型、多连型。目前还有一种强断开微动开关（当开关的簧片不起作用的时候，外力也能使开关断开）；按分断能力分，有普通型、直流型、微电流型、大电流型。按使用环境分，有普通型、耐高温型（250℃）、超耐高温陶瓷型（400℃）　　微动开关一般以无辅助按压附件为基本型式，并且派生出小行程式、大行程式。根据需要可加入不同辅助按压辅件，根据加入的不同的按压辅件开关可分为按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等各种形式。　　

用途

　　微动开关在需频繁换接电路的设备中进行自动控制及安全保护等，广泛应用在电子设备、仪器仪表、矿山、电力系统、家用电器、电器设备，以及航天、航空、舰船、导弹、坦克等军事领域，无锡市创新开关电器有限公司品种齐全已经广泛应用于以上领域，开关虽小，但起着不可替代的作用。　　目前国内市面上的微动开关根据使用要求的不同，开关的机械寿命有3W次至1000W次不等，一般有10W、20W、50W、100W次、300W次、500W次、800W次，国内一般使用铍青铜、锡青铜、不锈钢丝做簧片，国外的ALPS可以做到1000W次，他们的簧片是用稀有金属钛做成的。

前景

　　相比于业内其他产品，微动开关在过去一两年里发展较快，年增长率已超过15[%]，销售总额高达1.55亿美金，占全国开关行业总收益的10[%]。2008至2009年间，便携式电子产品、电脑外围设备和机电设备领域将持续火爆。　　调查显示，2007年中国内地的电接插元件的销售额高达85.7至92.2亿美金。目前国内拥有50至100家微动开关制造商，其中半数为本地企业，其余多数为港资和台资企业。珠江三角洲和长江三角洲为主要生产基地，苏州、温州、东莞和深圳厂商占全国总数的60[%]。大部分微动开关厂商会同时生产一些其他开关或连接器，比如轻触开关、拨动开关、按钮开关、摇臂开关和滑动开关等。微动开关的销售额通常占总销售额的5[%]至40[%]，随着终端产品体积的缩小，厂商预计，该比例将呈上升趋势。

使用

     1)固定开关主体时，请使用M2的小螺钉在平滑面上以0.098N·m以下的扭矩进行固定。此外，为防止螺钉发生松动，建议同时使用垫圈。
     2)请注意自由状态下动作体不应直接对按钮或者激励器施加力量，使用时对于按钮应在垂直方向上施加力量。
     3)动作后的动作设定，以O.T.值的70[%]以上为标准。开关的情况下，请勿将动作体设定在动作限度位置上，以免冲击所伴随的开闭、过行程缩短寿命。
     2. 关于动作特性的变化
     关于动作特性的变化，即使在动作特性规格值的±20[%]发生变化也不应引发故障。
     3. 关于焊接作业
     手焊接的情况下，请使用带温度调节的电温度320℃max.)在3秒内完成作业，并注意作业中不要在端子部上施加力量。
     4. 在微小电流、电压下使用时，建议使用小功率电路型（Au包层触点）。
