调速型偶合器

  调速型偶合器被列为机械工业部第十八批节能机电产品,是中国水泥协会向本行业推荐的首批节能型机电产品,它具有质量可靠,性能稳定等特点。可广泛应用于冶金机械,化工机械,纺织机械,塑料机械,起重运输机械,矿山机械,陶瓷机械,铸造机械,建筑机械,玻璃机械,造纸机械等。

结构

  调速型偶合器结构参看(图1)

调速型偶合器结构

  1、输入半联轴器   7、泵轮   13、支承盘   19、输出轴 衣   25、吸油滤油网

  2、输入轴      8、箱盖   14、轴承    20、输出半联轴器 26、闷板

  3、左端盖      9、涡轮  15、导流管   21、密封环     27、油泵传动齿轮

  4、轴承       10、转动外壳16、轴承座  22、箱体     28、轴承衬套

  5、油泵传动主动齿轮 11、呼吸器  17、轴承   23、挡油罩    29、油泵

  6、轴承       12、吊环  18、右端盖  24、螺塞     30、电动执行器

  调速型偶合器主要由转子部件、箱体部件、油泵部件、调速机构、管系及控制仪表组成。

  1.调速型偶合器的转子部件:

  1)YOT系列调速液力偶合器转子部件的主动部分主要是由输入半联轴器(1)、输入轴(2)转动外壳(10)及支承盘(13)组成,并有滚动轴承(4)和轴承(14)支承在箱体上。

  2)转子部件的从动部分主要是由涡轮(9)输出轴(19)及输出半联轴器(20)组成,并由轴承(6)和轴承(17)支承在箱体和泵轮上。

  泵轮(7)涡轮(9)转动外壳(10)均采用高强度铝合金铸造而成,材料具有足够的抗拉强度,保证偶合器有足够的工作可靠性,转子部件经过高精度的动、静平衡校验,确保工作平稳。

  2、调速型偶合器的箱体部件:

  调速型偶合器的箱体部件主要有箱体(22)箱盖(8)及轴承座(16)组成,箱体为水平部分式。这可使偶合器检修方便,在不移动电机和被驱动机械的情况下就可以把转子部件吊出,由于箱体固定不动也就不会破坏装置的对中状况。箱体、箱盖及轴承座均为高强度铸铁制成,箱体底壳兼作油箱,故箱体下部较大,使整个装置稳定性及刚性提高。箱体的一侧有注油口和油位观察孔(参看图5),以供注油和观察油位之用,在箱体两端下部有放油螺塞(24)以供清洗油箱放油之用。

  3、调速型偶合器的油泵部件:(参看下图)

调速型偶合器的油泵部件

  调速型偶合器的油泵部件主要是为偶合器提供工作油和润滑油的装置。油泵(29)装在输入端入箱体上,借助花键与传动齿轮相联,从外部拧下紧固螺栓即可很方便的拆换油泵,调压阀装在油泵的端盖上,只要拧下防护帽松开防松螺母就可调节调压螺杆实现压力调整,顺时针旋转油压增高,逆时针旋转油压降低,油压调定后拧紧防松螺母。

  4、调速型偶合器的调速机构部件

  调速型偶合器的调速机构部件主要由电动执行器(30)及导流管(15)组成,通过电动执行器可以方便的实现手动,机旁电动,操作室电动,也可与自控系统连接,实现无级自动调速,当导流管外移时为高速,内移时为低速。

  5、调速型偶合器的管系及控制仪表

  在管路系统中,工作油经油泵经滤油器过滤后至冷却器,冷却后的工作油进入偶合器进油口。

  在油路系统中,装有油泵出口压力表和温度表,调速型偶合器的进口(冷却之后)压力表和温度表,以指示冷却器前后的油温和油压,压力表为远传压力表,油温表为电接点式。

特点

  调速型偶合器是以液体为介质传递功率来实现无级调速的液体联轴装置。主要用于各种风机和水泵等设备上。调速型偶合器具有以下特点:

  1.调速型偶合器可以在原动机转速不变的情况下连续无级调节被驱动机械的转速,当与离心式风机、水泵相配时,其调速范围为1 ~ 1/4,当与活塞式机械相配时,其调速范围为1 ~ 1/3;

  2.调速型偶合器能使电机空载启动,不必选择过大功率余量能力的电动机等原动机,并且可以减少电网负荷的波动;

  3.调速型偶合器具有过载保护的性能;

  4.隔离振动,减缓冲击;

  5.调速型偶合器的传动部件间无直接机械接触、使用寿命长;

  6.调速型偶合器在额定负载下有较高的传动效率;

  7.调速型偶合器具有液力控制调速装置和两个半轴,易于实现远距离自动操作;

  调速型偶合器具有结构合理,性能先进,可靠性高,能满足冶金、建材、发电等行业长期连续运转工况要求。

选用

  1.YOTG,CYOTFC,YOTHC,YOTCC型等根据电机的转速(即液偶合器及传动装置的输入转速)和所传递的功率特性图或技术参数表(表中仅列出二种输入转速下的传递功率,其它转速下的传递功率可在功率特性图中查出或由计算得出)中选定液力偶合器的型号和规格。

  2、YOCOZ型:将工作机的转速nT乘以1/(1-S)得泵轮转速nB,将工作机PT乘以1/(1-S)得泵轮的功率PB(此处S为液力偶合器的转差率)。再根据nB和PB在功率特性图中查出其规格。

技术参数

  1、液力偶合器的型号注解:

型号注解

  2、调速型偶合器技术参数(参看表1、表2、表3)

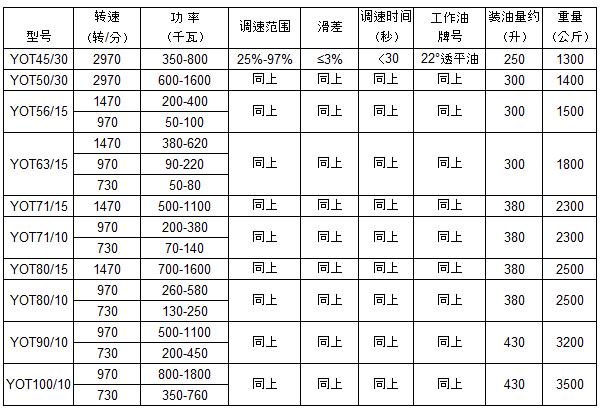

  表1 YOT系列调速液力偶合器主要技术参数:

YOT系列调速液力偶合器主要技术参数

  表2 YOT系列调速型偶合器外形尺寸参数表:

YOT系列调速型偶合器外形尺寸参数表

YOT系列调速型偶合器外形参数标注示意图(即表2的标注参数示意)

  YOT系列调速型偶合器外形参数标注示意图(即表2的标注参数示意)

  表3 YOT系列调速型偶合器配用部件主要技术参数:

YOT系列调速型偶合器配用部件主要技术参数
