工程型矢量控制变频器

使用相关

　　改善功率因数的电容或压敏器件

　　由于变频器输出是PWM电压，输出侧如安装有改善功率因数的电容或防雷用压敏电阻等，都会造成变频器故障跳闸或器件的损坏，必须拆除

　　变频器输出端安装接触器等开关器件

　　如果需要在工程型矢量控制变频器输出和电机之间安装接触器等开关器件，请确保在变频器无输出时进行通断操作，否则可能损坏变频器

　　频繁起停的场合

　　宜通过端子对变频器进行起停控制，严禁在变频器输入侧使用接触器等开关器件进行直接频繁起停，否则会造成设备损坏

　　额定电压值以外的应用

　　不适合在允许输出电压范围之外使用SB80系列变频器，如需要则必须加装升压或降压变压器

　　雷电冲击保护

　　变频器内装有雷击过电流保护装置，对于感应雷有一定的自我保护能力

　　漏电保护器

　　在运行时有高速开关动作，必然有高频漏电流产生，有时会导致漏电保护电路误动作，遇到上述问题时，除适当降低载波频率，缩短引线外，还应正确安装漏电保护器

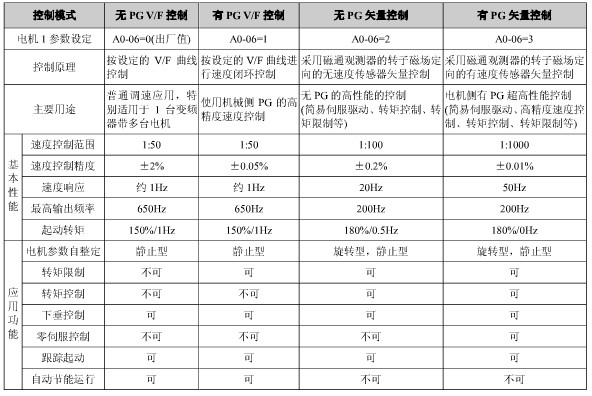

控制模式

应用

　　工程型矢量控制变频器具有调速范围宽、启动转矩大、控制精度高、功能丰富等特点，使它在造纸、纺织、印刷、起重、线缆、塑料、工业洗涤等行业应用中具有显着优势。

安装

　　1 环境温度要求在-10℃~50℃的范围内。变频器的寿命受周围环境温度的影响很大，要保证周围环境的温度不要超过允许范围。如温度超过50℃时，变频器应按每升高1℃降额5%使用，且必须加外部强迫散热

　　2 海拔高度超过1000m的地区，空气稀薄将造成变频器的散热效果变差，有必要降额或加外部强迫散热，每超过500m，输出电流降额5%使用

　　3 湿度要求低于95%RH，无水珠凝结

　　4 安装在震动小于5.9m/s?的场所

　　5 避免安装在多尘埃、金属粉末的场所

　　6 避免安装在阳光直射的场所

　　7 严禁安装在有腐蚀性、可燃性气体场所

　　8 变频器应垂直安装，请勿倒装，斜装或水平安装。使用合适的螺钉安装在牢固的结构上。安装间隔及距离要求如3-1所示，两台变频器上下安装时，中将应加装导流隔板，如图3-2所示
