高压核相仪

特性

　　◆ 无线电信号发送、接收和比较原理

　　◆ 核相无导线，更安全、方便

　　◆ 当场带电校验，更具可靠性

　　◆ 全天候使用，不受时间限制

　　◆ 核相：声光信号指示，简单、明了

　　◆ 聚碳酸酯外壳，非常坚固

　　◆ 核相时一人操作、也可两人操作

参数

　　◆ 可检测电压范围分别为：≤10kV，6～10kV，6～35kV，10～110kV，35～220kV

　　◆ 无线传输距离：≥15米

　　◆ 同相定义：A级标准

　　（注：《规程》规定相角差≤30°同相为A级，相角差≤60°同相为B级）

　　◆ 使用环境：

　　使用温度：-100℃～600℃；相对湿度：≤85%

　　◆ 发射频率：433MHz

　　◆ 工作频率：45～60Hz

　　◆ 工作电源：9V干电池（常规使用可用半年以上）

　　◆ 重量：1.5kg

工作原理

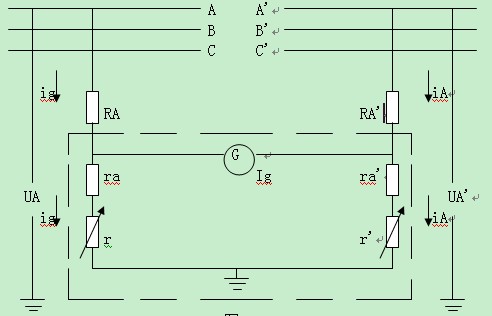

　　图中，RA=RA'为固定电阻核相棒。固定电阻Ra=Ra'可调电阻r与r'和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA'时，调节r和r'可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r'仍能使电桥平衡。只有当两端相位不相同时，调节r和r'不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。
