软起动控制板

  可用于球磨机、皮带输送机、搅拌器、风机、水泵等负载的软起动控制以及水泵的软停车控制,还可对于功率因数很低的设备(如冲床、剪板机、液压机、折弯机等)实现软起动及节能运行控制。

功能及用户界面

  具有过热、过流、过压、缺相等保护功能;

  具有良好的用户界面,控制盒可显示输出电压、电流等数据和保护状态;

特点

  本系列控制板电原理设计独特、外型设计美观、安装使用方便;

  采用8位单片机数字控制,具有起动参数设定简单、起动电流小、起动平滑稳定的特点;

  具有软起动和节能运行控制功能;

  微处理器存储多种起动参数供用户选择、设定;

  电压、电流取样采用霍尔电压传感器与霍尔电流传感器,具有精度高、稳定性好、控制电路与检测信号隔离的特点;

  该软起动控制板具有化的自适应控制能力,无需再设定起动时间和曲线,便可以以最小的电流和最短的时间完成平稳起动,该控制模式为国内外;

  带电压连续下降的软停车控制模式,减少机械冲击,大惯性负载能够以小电流倍数起动,减少对电网的冲击和降低电机绝缘的热疲劳;

  重负载可实现旁路(交流接触器)控制,不仅节能.还能延长晶闸管模块使用寿命。

  水泵类负载可实现软停车控制功能.以防止水锤效应;

  该系列软起动控制板适应主电路额定电压范围宽(~380V、 660V、 1140V)。

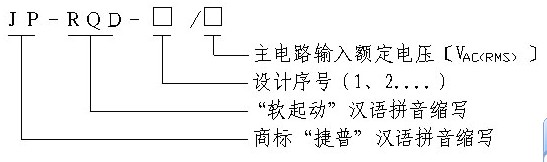

型号义释

型号义释

规格、型号

  JP-RQD-1、JP-RQD-2/380、JP-RQD-2/660、JP-RQD-2/1140

  JP-RQD-3/380、JP-RQD-3/660、JP-RQD-3/1140、JP-RQD-3/1140(串联)

  JP-RQD-4/380、 JP-ROD-4/660、JP-ROD-4/1140、JP-ROD-4/1140(串联)
