反射取样式光电传感器

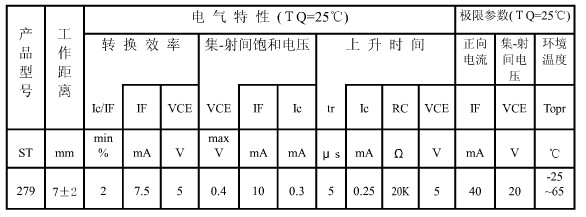

主要参数

特点

　　体积小；

　　性能可靠；

　　精度高

　　检测速度快

　　结构简单.不接触被测物体,不影响被测物体的运动态.

应用

　　反射取样式光电传感器广泛应用于多费率电度表,IC 卡电度表,IC 卡水表,电机转速测量等各种需测量计数的场合，还可以判别被测物体的运动方向。

注意事项

　　1·反射取样式光电传感器的被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光，这样接收管才能有效的截止和饱和达到计数的目的。在选择工作点、安装及使用中最关健的一点是接收管必须工作于截止区和饱和区。

　　2·使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行，这样光电传感器的转换效率。

　　3·光电传感器的前端面与反光板的距离保持在规定的范围内。

　　4·光电传感器必须安装在没有强光直接照射处，因强光中的红外光将影响接收管的正常工作。

　　5·光电传感器的红外发射管的电流在2～10mA之间时发光强度与电流的线性，所以在电流取值一般不超过这个范围，若取值太大发射管的光衰也大长时间工作影响寿命；若取值太小一是抗干扰性下降，二是对接收管的要求严。

　　6·光电传感器长时间工作时红外接收管的工作电流不应超过250μA。

　　7·安装焊接时，光电传感器的引脚根部与焊盘的最小距离不得小于5mm，否则焊接时易损坏管芯。或引起管芯性能的变化。

　　8·光电传感器在具体的工作环境中工作状态的参数选择方法：根据实际的检测距离选取光电传感器的型号。
