微机消谐装置

  微机消谐装置又可称微机消谐器,它性能稳定、抗干扰能力强,适用于0.38kV~66kV中性点不接地的电力系统,采用高性能16位微处理器作为检测、控制的核心元件, 不但可以迅速消除铁磁谐振,还可以对过电压、单相接地作出指示,大屏幕汉字液晶显示,性能稳定、抗干扰能力强。

特点

  ◎适用于0.38kV~66kV中性点不接地的电力系统;

  ◎无需整定和调试,开机后自动进入运行状态,维护量小;

  ◎自动显示、记录铁磁谐振发生时间及相关参数(谐振频率、幅值),且故障信息存储掉电不丢失;

  ◎自动区分铁磁谐振、过电压、单相接地故障,可报警继电器接点输出;

  ◎适用于各种电压等级,各种谐振频率(1/3分频、1/2分频、工频、3倍频);

  ◎具有保护功能,当装置的消谐系统出现故障时,迅速将PT开口三角断开以保护系统,同时前面板有报警指示;

  ◎可加语音报警功能方便用户使用;

  ◎采用大屏幕汉字液晶,显示直观,清晰,使用方便。

技术参数

  1、工作电源:DC/AC220V;

  功耗:

  电源回路:DC220V≤30W或者AC220V≤30VA;

  交流电压回路:≤1VA;

  交流额定电压:100V;

  接点容量(信号出口、常开触点):1A,DC220V(吸合);

  通讯:接口RS232/RS485,波特率2400~9600bps;

  2、抗干扰性能

  装置能承受GB/T14598.14规定的严酷等级为Ⅲ级的静电放电试验;

  装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的幅射电磁场干扰试验;

  装置能承受GB/T14598.10规定的严酷等级为Ⅲ级的快速瞬变干扰试验;

  装置能承受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波(半波电压幅值共模为2.5kV,差模为1kV)脉冲群干扰试验。

  3、绝缘性能           绝缘耐压标准满足GB/T14598.3规定。

  4、机械性能

  工作条件:通过GB/T11287规定的Ⅰ级振动响应检验,及GB/T14537规定的I级冲击响应检验。

  运输条件:通过GB/T11287规定的Ⅰ级振动耐久检验,及GB/T14537规定的I级冲击耐久和碰撞检验。

  产品的外型尺寸和安装尺寸以及重量

  装置外型尺寸见图一所示。

装置外型尺寸图

  装置安装开口尺寸见图二所示。

装置安装开口尺寸图

  装置重量:不大于7千克。

  5、使用环境条件

  户内使用,并且室内通风良好;  运行环境温度:-20℃--50℃; 储存环境温度:-25℃--70℃;

  湿度:湿度90[%],表面无凝露;防护等级:IEC529-P53;海拔:<2000M;

  大气压力: 80~110Kpa;周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

工作原理

  装置监测PT开口三角电压,将采集到的电压经信号调理电路、模数转换电路输入到CPU,由CPU计算零序电压四种频率的电压分量,若有故障发生则判断故障类型,如果是铁磁谐振则按设定程序瞬间启动消谐元件予以消除,并显示、打印、保存故障信息,同时给出告警信号(见图)。

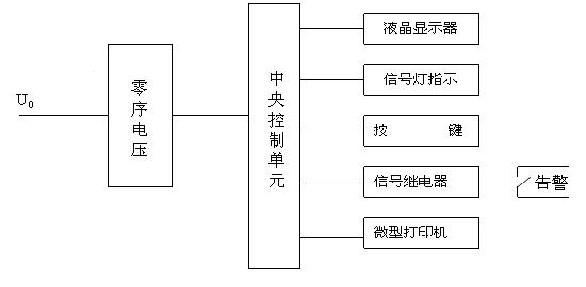

装置工作原理示意图

设计说明

  1 机箱在屏上开孔尺寸

  所有型号均为205×180(宽×高),机箱深度均为250mm。

  2 机箱外型尺寸如下

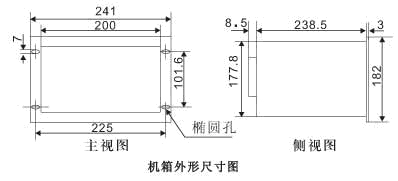

微机消谐装置机箱外型尺寸图
