  PDP(Plasma Display Panel) 等离子体显示屏是继 CRT,LCD 后的一代显示器,其特点是厚度极薄,分辨率佳。可以当家中的 壁挂电视使用,占用极少的空间,代表了未来显示器的发展趋势。虽然有关等离子体显示屏的技术最早出现在 60 年代初期,但是从 1995 年开始,才算正式步入商品化 阶段。目前,市场虽然已经畜势待发,等离子电视仍然属于不太为市场所熟悉的新产品。但出乎意料的是,它一经投放市场却立刻被接受。去年等离子体显示器全球销量已超过 70 万台,主要销往美国和欧洲,合计 市场规模为 60 亿美元,主要应用于机场,车站等公共场所作为公共信息显示终端。

显示原理

  1,什么是等离子体

  由原子、分子、离子和电子组成的准中性气体。

  中性气体在外加电场、磁场的作用可激发成为等离子体,并呈现一定的宏观特性。

  也被称为物质的第四态,在台湾称之为“电浆”。

  2,等离子显示屏的一般描述

  等离子显示屏的屏体是由相距几百微米的两块玻璃板组成,与空气隔离,其中注入Ne、Xe等惰性气体,气压在500~600Torr(0.7个大气压)左右,每块玻璃板都有各自的电极。

  PDP按工作方式可分为DC-PDP和AC-PDP两种基本类型。AC-PDP从结构上又可分为双基板对向放电型和单基板表面放电型两类。

双基板对向放电型和单基板

  3,表面放电显示屏的单元结构

  目前的PDP多采用三电极表面放电的工作方式,从上到下依次为前玻璃基板、扫描电极(Scan)、维持电极(Sustain)、介电层、保护层(MgO)、RGB磷光粉、隔离墙(Rib)、地址电极(Address)和后玻璃基板。

表面放电显示屏的单元结构

  4,可见光的产生

  工作气体在电场的作用下发生辉光放电(glow discharge);在放电过程中,电子与原子发生碰撞使其跃迁至激发态;激发态的原子发射147nm真空紫外光(VUV)回到基态;同时147nm的紫外线激发荧光粉,使其发射出可见光。

可见光的产生

  5,灰度的控制

  目前多采用分离子场(Sub-field)技术来实现灰度控制,就是将一帧图像的显示时间分成若干段来显示,每段的维持显示期之比为1∶2∶4∶8,相应平均亮度也是后者的一半。现通常将一帧图像分成8个子场,即可以实现256级灰度控制。

灰度的控制

  7,彩色显示的实现

  PDP的彩色显示是通过控制每个R、G、B放电单元累计放电时间的长短,从而控制该单元的亮度,并通过空间混色来实现的。

彩色显示的实现

优点

  1 大屏幕

  就生产方面而言,PDP的屏幕大小原则上是没有限制的,而CRT和LCD则在大尺寸的生产中存在许多困难。


  2 薄而轻的结构:

  由于PDP显示模块本身具有薄而轻的特点,决定了显示屏在总体上相应的结构特征,同时显示尺寸的增大也不需要相应地增大屏体的厚度。

薄而轻的结构

  3 宽视角:

  PDP可以做到和CRT同样宽的视角,上下左右均为160°。而LCD在水平方向的视角一般为120°左右,垂直方向则更少。

宽视角

  4 防电磁干扰:

  由于显示原理的差别,来自外界的电磁干扰,如马达,扬声器等,对PDP的图像几乎没有影响。相比之下,CRT受电磁场的干扰要明显得多。

防电磁干扰

  5 较高亮度和对比度,色彩还原性好:

  由于PDP是自发光显示,不象LCD或投影那样需要背光源,因而具有较高的亮度,同时也保证了高的对比度。一般地说,PDP在此方面的性能超过LCD和CRT背投,次于CRT和LCOS。

  6 没有汇聚和聚焦问题:

  CRT背投因为汇聚不准会造成扫描线边缘交叠混色,聚焦不良会导致扫描线加粗,从而导致图像模糊,分辨率下降。PDP各像元独立决无交叠。

  7 纯平面图象无扭曲:

  PDP的RGB栅格在平面中呈均匀分布,不同于曲面的CRT,就是在纯平CRT中由于在边缘的扫描速度不均匀,很难控制到不失真的水平。这样就使得PDP的图像即使在边缘也没有扭曲现象出现。

  8 价格较高:

  受到来自LCD和DLP的严重挑战。正在努力降低成本和价格,以提高市场竞争力。

参数

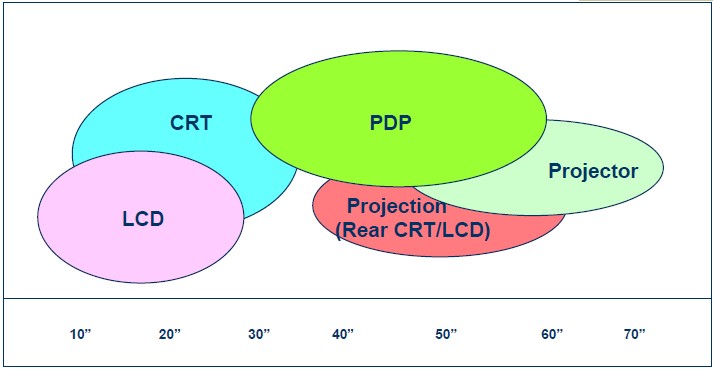

  1,尺寸与比例

PDP 尺寸与比例

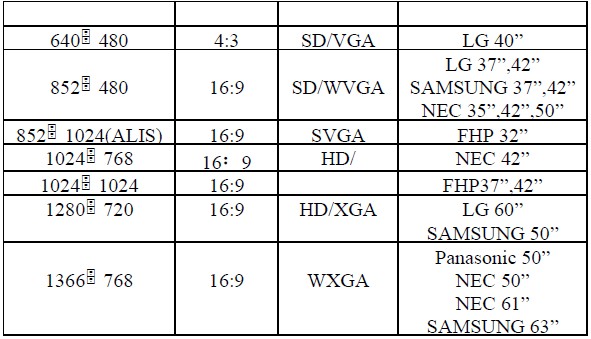

  2,分辨率

PDP 分辨率

  3,亮度与对比度

PDP 亮度与对比度



判断故障及故障处理办法

  一、根据故障表现判断故障点组件

  1. PDP机顶盒上CPU为主,开机时要检测显示屏是否正常,包括硬件检测和软件通讯协议,屏上接口电路异常或电源(PSU)失败,都会导致不开机,机顶盒蓝灯闪烁几秒后又变为红灯。此时需检查25针连线接口是否松动,机顶盒数字处理板CPU复位脚电压是否正确,屏上LVDS转接板控制电路是否虚焊、假焊,显示屏电源电压是否正常。

  2.画面出现规则的大面积黑块(约占整屏1/4)、或彩色细长条等规则缺陷,可能是地址驱动电路接口线插松动或损坏、柔性电路划伤或其上某条印刷线路烧断。

  3. 开机正常,但画面不亮,须检查显示屏电源扫描电压Vsc、维持电压Vs、地址驱动电压Va是否正常,若其中一路异常,须断开与驱动板相连的有关线插,确认是电源问题还是驱动电路损坏。

  注意:插拔线插之前一定要做好对应标记,以免误插损坏显示屏。

  4.开机正常,无画面,但有背景亮光且按菜单键有显示,须检查机顶盒工厂设定有关逐行处理部分数据是否正常,此部分电路供电电压是否正常。

  5.画面大部分正常,但某些画面或边缘随机出现不规则彩色点状干扰或彩斑,或感觉缺某种色,首先检查25针连线是否松动,然后检查A/D转换、数字处理部分IC是否连焊、虚焊或有异物,再更换显示屏上41针R、G、B数据连线。

  二、PDP故障处理办法

  如果可能的话,请用相机拍下故障情况。并记下显示屏左上脚的显示模块编号(供应商)。

  1. 显示屏损坏

  A 驱动电路损坏,可换板解决的,寄回总部维修驱动板。

  B 柔性电路损坏及不可维修时再将整机寄回总部。

  2. 显示屏电源故障,一般不建议维修,寄回总部或用备损件更换,除非是明显的简单故障。更换时注意线插位置,然后根据显示屏右上角标定的电压标准调整,具体调整方法参考调试说明。

  3.机顶盒故障,可先用好机顶盒确认,再查是哪块板,更换或维修,根据紧急程度处理。

故障实例

  1,开机后待机指示灯亮,显示器无法转入工作状态:??试用机顶盒或遥控器来打开,如正常,为显示器按键接触不良或按键板故障。如都不行,检查外部交流供电是否在正常范围内。如电源正常,检查电源板与接口板的连接。

  2,显示器指示灯表明已经转入工作状态,但显示器无图像:测量主电源板向屏幕的输出电压:如Vsetup、Vs、Vsc和Va等,看是否正常,如某个电压异常,将相应的连线拔开再开机测量。如仍不正常,则为电源板故障;如电源一切正常,则是相应的驱动电路板故障。另外,如果输出电压在线状态下正常,可以直接测量扫描驱动的输出波形(在绑定IC的附近有专门的测量点),如果波形不正常,则为扫描电路的故障。一个子场的参考波形如下图:

子场的参考波形

  3,局部不显示:为相对应的地址驱动电路板的故障,有可能是电源插错导致板上器件损坏,也可能是连接问题,应予以更换或检修。

  4,半屏竖线显示故障:有一条或两条半场竖线在有图像时常亮,不随外界图像变化。根据以上对地址驱动电路的分析,应为相应的绑定IC(COF)输出端的故障,或者是地址电极外部柔性电路的故障。原因有遭到外力作用的损伤而导致断裂或打火烧毁,也存在制造过程中电路的缺陷(短路或断路)。如果是在使用一段时间后出现此类的现象,还有可能是柔性电路与屏幕连接处受热脱开。故在模块的搬运和装配时一定要小心,避免造成此类损坏,对此只能更换显示屏。

  5,半场成组缺色:常见的缺色以若干条竖线为单位,一般为地址驱动与Panel或控制电路的连接故障。可重新连接以保证接触良好。也可能是地址驱动板上对应的D触发器损坏,检测确认后更换即可。

  6,整场成组缺色:在双扫描的情况下,考虑到相同位置的地址驱动同时出现故障的可能性较小,基本上应断定为控制电路的故障,需更换控制电路板。

  7,竖线闪烁

  为局部温度较高(主要是电源上方)所致,有时不止一条甚至连成片,可恢复。应及时关机或降低环境温度,以免烧毁电路。

  8,横线显示故障:

  有单条的横线显示闪烁或不可控,为相应的扫描驱动输出端的故障,多为厂家生产时的缺陷所致。如果有整个IC的损坏,会导致整条的不可控,呈高亮状态。

  9,花屏:

  如电源正常启动,无论何种信号均无反应,屏幕为杂乱固定图像,可能为Vsc电源输出的故障,可能为连接接口板和控制板的41针连线松动,需重新连接。如不能解决,则为控制板故障。

  10,局部图像点闪烁:

  在某中固定的色彩条件下,局部图像呈雪花状的闪烁。

局部图像呈雪花状的闪烁

  基本上属于显示屏在制造过程中荧光粉涂布的不均匀超过标准所致,如果不能接受,只能更换显示屏。

  11,图像底色为黑灰色时满屏噪点干扰

  为等离子显示初始化所致,属正常现象,可适当调整亮度和对比度。

  12,图像变暗问题:

  由于PDP电源中有功率因数控制(PFC)电路,在显示较大面积高亮度画面时,将会自动降低整体亮度,为正常现象。
