扩展插槽

  扩展插槽(英文名称——Expansion Slots),是主板上用于固定扩展卡并将其连接到系统总线上的插槽,也叫扩展槽、扩充插槽。扩展槽是一种添加或增强电脑特性及功能的方法。例如,不满意主板整合显卡的性能,可以添加独立显卡以增强显示性能;不满意板载声卡的音质,可以添加独立声卡以增强音效;不支持USB2.0或IEEE1394的主板可以通过添加相应的USB2.0扩展卡或IEEE1394扩展卡以获得该功能等等。

  目前扩展插槽的种类主要有ISA,PCI,AGP,CNR,AMR,ACR和比较少见的WI-FI,VXB,以及笔记本电脑专用的PCMCIA等等。历史上出现过,早已经被淘汰掉的还有MCA插槽,EISA插槽以及VESA插槽等等。未来的主流扩展插槽是PCI Express插槽。

结构

  总线扩展插槽由两部分组成,一部分有62引脚,其信号分布及名称与PC/XT总线的扩展槽基本相同,仅有很小的差异。另一部分是AT机的添加部分,由36引脚组成。这36引脚分成两列,分别称为C列和D列。

类别

  1)ISA插槽:

  ISA插槽是基于ISA总线(Industrial Standard Architecture,工业标准结构总线)的扩展插槽,其颜色一般为黑色,比PCI接口插槽要长些,位于主板的最下端。其工作频率为8MHz左右,为16位插槽,传输率16MB/sec,可插接显卡,声卡,网卡已及所谓的多功能接口卡等扩展插卡。其缺点是CPU资源占用太高,数据传输带宽太小,是已经被淘汰的插槽接口。

ISA插槽
ISA插槽

  2)PCI插槽:

  PCI插槽是基于PCI局部总线(Pedpherd Component Interconnect,周边元件扩展接口)的扩展插槽,其颜色一般为乳白色,位于主板上AGP插槽的下方,ISA插槽的上方。其位宽为32位或64位,工作频率为33MHz,数据传输率为133MB/sec(32位)和266MB/sec(64位)。

  可插接显卡、声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。PCI插槽是主板的主要扩展插槽,通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有外接功能。

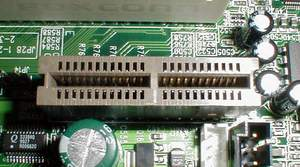

中间白色的为PCI插槽
中间白色的为PCI插槽

  3)AGP插槽:

  AGP(Accelerated Graphics Port)是在PCI总线基础上发展起来的,主要针对图形显示方面进行优化,专门用于图形显示卡。AGP标准也经过了几年的发展,从最初的AGP 1.0、AGP2.0 ,发展到现在的AGP 3.0,如果按倍速来区分的话,主要经历了AGP 1X、AGP 2X、AGP 4X、AGP PRO,版本就是AGP 3.0,即AGP 8X。AGP 8X的传输速率可达到2.1GB/s,是AGP 4X传输速度的两倍。

  AGP插槽通常都是棕色,还有一点需要注意的是它不与PCI、ISA插槽处于同一水平位置,而是内进一些,这使得PCI、ISA卡不可能插得进去当然AGP插槽结构也与PCI、ISA完全不同,根本不可能插错的。随着显卡速度的提高,AGP插槽已经不能满足显卡传输数据的速度,目前AGP显卡已经逐渐淘汰,取代它的是PCI Express插槽。

AGP插槽
AGP插槽

  4)AMR插槽:

  AMR(Audio Modem Riser,声音和调制解调器插卡)规范,它是1998年英特尔公司发起并号召其它相关厂商共同制定的一套开放工业标准。

  AMR插槽的位置一般在主板上PCI插槽(白色)的附近,比较短(大约只有5厘米),外观呈棕色。可插接AMR声卡或AMR Modem卡,不过由于现在绝大多数整合型主板上都集成了AC'97音效芯片,所以AMR插槽主要是与AMR Modem配合使用。

  但由于AMR Modem卡比一般的内置软Modem卡更占CPU资源,使用效果并不理想,而且价格上也不比内置Modem卡占多大优势,故此AMR插槽很快被CNR所取代。

AMR插槽

                                                                         AMR插槽

  5)CNR插槽:

  CNR(CommunicATIon Network Riser,通讯网络插卡)标准,与AMR规范相比,新的CNR标准应用范围更加广泛,它不仅可以连接专用的CNR Modem,还能使用专用的家庭电话网络(Home PNA),并符合PC 2000标准的即插即用功能。最重要的是,它增加了对10/100MB局域网功能的支持,以及提供对AC’97兼容的AC-Link、SMBus接口和USB(1.X或2.0)接口的支持。

  CNR标准支持ATX、Micro ATX和Flex ATX规格的主板,但不支持NLX形式的主板(AMR支持)。从外观上看,CNR插槽比AMR插槽比较相似(也呈棕色),但前者要略长一点,而且两者的针脚数也不相同,所以AMR插槽与CNR插槽无法兼容。CNR支持的插卡类型有Audio CNR、Modem CNR、USB Hub CNR、Home PNA CNR、LAN CNR等。

CNR插槽
CNR插槽

  6)ACR插槽:

  ACR是Advanced CommuniATIon Riser(通讯插卡)的缩写,它是VIA(威盛)公司为了与英特尔的AMR相抗衡而联合AMD、3Com、Lucent(朗讯)、Motorola(摩托罗拉)、NVIDIA、Texas Instruments等世界着名厂商于2001年6月推出的一项开放性行业技术标准。

  ACR插卡可以提供诸如Modem、LAN(局域网)、Home PNA、宽带网(ADSL、Cable Modem)、无线网络和多声道音效处理等功能。ACR插槽大多都设计放在原来ISA插槽的地方。ACR插槽采用120针脚设计,兼容普通的PCI插槽,但方向正好与之相反,这样可以保证两种类型的插卡不会混淆。

ACR插槽
ACR插槽

  7)Mini PCI插槽:

  Mini PCI插槽也同样是在PCI的基础上发展起来的,最初是应用于笔记本,现在不少台式机也配备了Mini PCI插槽。Mini PCI的定义与PCI基本上一致,只是在外型上进行了微缩。目前使用Mini PCI插槽的主要有内置的无线网卡、Modem+网卡、电视卡以及一些多功能扩展卡等硬件设备。

  8)PCI-Express插槽:

  PCI-Express是的总线和接口标准,它原来的名称为“3GIO”,是由英特尔提出的,很明显英特尔的意思是它代表着下一代I/O接口标准。交由PCI-SIG(PCI特殊兴趣组织)认证发布后才改名为“PCI-Express”。这个新标准将全面取代现行的PCI和AGP,最终实现总线标准的统一。它的主要优势就是数据传输速率高,目前可达到10GB/s以上。

  PCI-E的接口根据总线位宽不同而有所差异,包括X1、X4、X8以及X16,而X2模式将用于内部接口而非插槽模式。PCI-E规格从1条通道连接到32条通道连接,有非常强的伸缩性,以满足不同系统设备对数据传输带宽不同的需求。

  尽管PCI-E技术规格允许实现X1(250MB/秒),X2,X4,X8,X12,X16和X32通道规格,但是依目前形式来看,PCI-E X1和PCI-E X16已成为PCI-E主流规格,同时很多芯片组厂商在南桥芯片当中添加对PCI-E X1的支持,在北桥芯片当中添加对PCI-E X16的支持。

PCI Express插槽
PCI Express插槽


使用

  PCMCIA设备大多用于笔记本电脑、移动设备以及仪器,台式电脑一般都没有提供PCMCIA接口。过去大家最常接触到的PCMCIA设备是笔记本用的PCMCIA网卡和调制解调器,随着科技的发展,移动电子设备和数码设备大量进入家庭,我们开始接触到PCMCIA接口的闪存卡、移动硬盘和各种专用的扩展插槽。如果台式电脑也能提供PCMCIA接口,这些移动存储卡就可以作为笔记本电脑等移动设备与台式电脑间数据交换的桥梁。以前电脑用户大多通过3寸软盘作为数据交换的载体,不过随着电脑文件体积的增加,1.44M的软盘已不能满足一些文件传输的需要,而且相比之下软盘读写速度慢、容易损坏。相对而言10MB和其它电子硬盘类存储器具有传输快、容量大、携带方便、安全性高的特点。

安装


  市面上有出售供台式电脑使用的PCMCIA扩展插槽,面板大小同标准的小驱,可以安装在机箱的3寸托架上,如果用户的机箱没有多余的3寸托架,也可以通过一个支架安装在5寸托架上。PCMCIA扩展插槽同常规的笔记本电脑一样,提供两个标准PCMCIA卡槽,可同时使用二个II型或一个III型卡。部分扩展插槽的面板上还带有电源和读写的指示灯。扩展插槽大多为SCSI接口,其好处是不占用IDE资源。这里所需要的SCSI卡不是昂贵的高速卡,一般使用10M/S的SCSI卡就可以了,这类卡市场价格在两百多元左右。如果有的用户电脑配置中已具备SCSI系统,只要接口适合也可以充分用。有的PCMCIA扩展插槽是带卡带线一起出售,就不需要另外购买,总体价格更实惠一些。不过大部分随机的SCSI都是ISA接口,对于没有ISA卡或ISA插槽已满的用户需要注意了。

安装

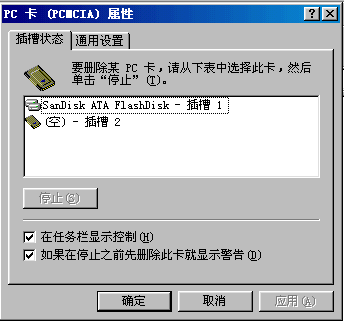

  PCMCIA扩展插槽安装十分简单,产品系统会自动识别无需另外的驱动程序,只是一些小品牌的SCSI卡可能要加一些驱动。成功安装后控制面板中会出现PC CARD(PCMCIA)的控制图标并提供一些相关的设定。

安装


安装

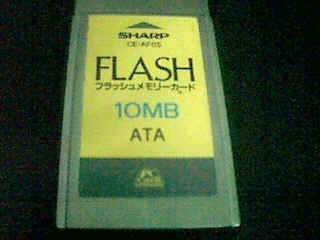

  当系统检测到卡槽内有设备时,在WIN9X操作系统的右下脚任务栏中出现PC卡状态图标。在系统已启动的情况下我们在扩展插槽中插入一张10MB的闪存卡,在数秒钟后系统自动检测到该设备的存在,在我的电脑对话框中自动在一个盘符后增加一个新盘符(不影响原系统内包括光驱的盘符分配),俨然增加了一个可以读写的小硬盘(当然也可以在开机前就插入各种被支持的PCMCIA设备)。同样我们也用一张数码相机用的32MB CF卡加上PCMCIA适配器插入扩展插槽,瞬间一个32MB空间的"硬盘"又"诞生"了,我们可以方便的从这个新生的"硬盘"中复制或移动照片文件,速度远在传统串口、并口甚至USB口之上。开机状态下在软件设定中停用后就可以将插卡拔出。

安装

  随后我们又插入一个PCMCIA的卡式硬盘,将一个70MB左右的试玩版游戏由台式电脑下载到卡式硬盘上,然后用此卡式硬盘直接安装到笔记本电脑上安装,一切正常。由此看来PCMCIA扩展插槽对于PCMCIA接口的存储设备有很好的支持。

  个人认为在台式电脑上安装PCMCIA扩展插槽最主要的目的是为了数据的交换和移动的方便,通过这个装置可以基本达到目的。另外有数码相机或其他时尚电子设备正在使用CF或SM卡的用户,通过价格不是很贵的PCMCIA适配器配合扩展槽就可以作为一套高速的读(写)卡器使用。CF/SM卡PCMCIA适配器也可以供笔记本电脑直接读取。


相关常识

  在选购主板产品时,扩展插槽的种类和数量的多少是决定购买的一个重要指标。有多种类型和足够数量的扩展插槽就意味着今后有足够的可升级性和设备扩展性,反之则会在今后的升级和设备扩展方面碰到巨大的障碍。这点对初学者尤其重要。例如不满意整合主板的游戏性能想升级为独立显卡却发现主板上没有AGP插槽;想添加一块视频采集卡却发现使用的PCI插槽都已插满等等。但扩展插槽也并非越多越好,过多的插槽会导致主板成本上升从而加大用户的购买成本,而且过多的插槽对许多用户而言并没有作用,例如一台只需要做文本处理和上网的办公电脑却配有6个PCI插槽而且配有独立显卡,就是一种典型的资源浪费,这种类型的电脑只用整合型的Micro ATX主板就能完全满足使用要求。所以在具体产品的选购上要根据自己的需要来选购,符合自己的才是的。
