靶式流量计

  靶式流量计是在测量管中安放一靶板,通过检测流体通过测量管时对靶板的作用力而确定流体流量的流量计。靶式流量计主要由测量管、靶板、力传感器、信号处理单元等组成。

原理

  在恒定截面直管段中设置一个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比,靶板所受的力由力传感器检出,再转换成相应的电信号输出。

主要参数

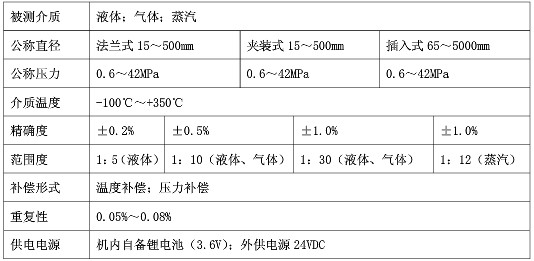

靶式流量计的主要参数1

靶式流量计的主要参数2

安装

  1,测量点的选择:要取得测量效果取决于正确的安装,首先保证测量管介质处于满管状态。

  2,流量计前后直管道要求:为确保流体通过流量计时具有稳定的流场,必须保证流量计直管道要求,否则有可能造成测量误差或波动

  3,插入式流量计的安装:插入式靶式流量计安装应配有已焊好的短管法兰, 将短管焊到管道上时必须确保流体正对着靶片受力面

  4,靶式流量计电气接线图:

靶式流量计电气接线图

  5,尽管流量计自身有相当的防护等级,当对于安装在室外的流量计,还是要求对仪表加以相应的遮雨及防碰撞措施

型号说明

靶式流量计的型号说明

选型注意事项

  1、确定所需的常用流量,并按常用流量的1.5倍确定流量。

  2、指明安装法兰的标准,密封形式,尤其对特殊安装要求,应明确告之。

  3、用户订货时,应说明被测流体的介质,并给出介质工况密度。

  4、如需测量特殊介质,除选用本公司提供的测量管外,可直接推荐所需的测量管材料。
