LCR数字电桥

  LCR数字电桥是一种精度高、测试范围宽的通用阻抗测量仪器,四个频率点至10 kHz, 20×2大字符LCD显示,操作方便,可满足生产线质量保证、进货检验及实验室高精确度测量要求;可测量电感L、电容C、电阻R等多种参数。

性能特点

  ■ 可选择六个典型测试频率, 达100 kHz

  ■ 高达20次/秒的测试速度

  ■ 直读/偏差/相对偏差

  ■ 测试电平监视

  ■ 分选讯响音量控制及讯响位选择

  ■ 设定参数保护功能

  ■ 四档分选及HANDLER接口

技术参数

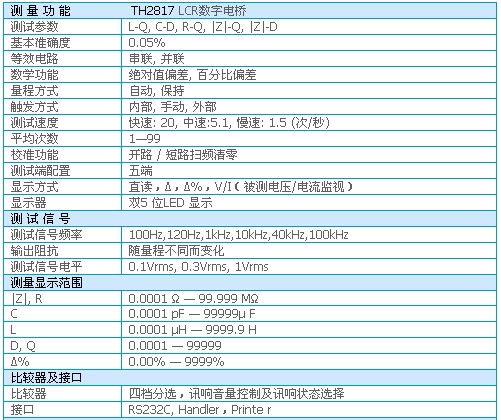

LCR数字电桥技术参数

操作方法

  1.准备:接通AC220V电源,按下POWER 键,电源指示灯亮,预热10分钟,即可进行正常测量;

  2.测试电感和电阻时,将测试夹短路,按清零键,测试电容时,将测试夹开路后,按清零键;

  (一).电感测试方法

  将参数设定为L档,然后选择测试频率,把被测电感用仪器测试夹夹住,3秒钟后读数显示器即显示所测电感的电感值。

  (二).电容测试方法

  将参数设定为C档,然后选择测试频率,把被测电容用仪器测试夹夹住,3秒钟后读数显示器即显示所测电感的电容值。

  (三).电阻测试方法

  将参数设定为R档,然后选择测试频率,把被测电阻用仪器测试夹夹住,3秒钟后读数显示器即显示所测电阻的电阻值。
