电源浪涌保护器

原理

　　电源浪涌保护器分为防爆箱式和模块式两种。均采用了一种非线性特性极好的压敏电阻。在正常情况下，浪涌保护器处于极高的电阻状态，漏流几乎为零，从而保证电源系统正常供电。当电源系统出现浪涌过压时，电源浪涌保护器立即在纳秒级的时间内导通，将过电压的幅值限值在设备的安全工作范围内，同时将浪涌能量入地释放掉。随后，浪涌保护器又迅速变为高阻状态，从而不影响正常供电。

作用

　　电源浪涌保护器通常并联至电路系统中，当雷电发生时，在进入建筑物的各类金属管、线上产生的高强度电磁感应，因而产生的大量脉冲能量，电源浪涌保护器就会发挥作用将过电流导入到大地，降低设备各端口的电位差。适合于220/380V供配电系统的瞬态过电压保护，该产品可以及其有效地抑制由雷电引起的感应过电压及系统操作过电压，保护设备安全，保障系统的正常运行。

性能特点

　　保护通流量大，残压极低，响应时间快；
　　采用灭弧技术，彻底避免火灾；
　　采用温控保护电路，内置热保护；
　　带有电源状态指示，指示浪涌保护器工作状态；
　　结构严谨，工作稳定可靠。

应用领域

　　电源浪涌保护器适用于交流50/60Hz，额定工作电压220V/380V的TT、TN-S、TN-C、IT等供电系统及工厂低压动力和控制系统，对间接雷电和直接雷电影响或其他瞬时过电压的浪涌进行保护，主要适用于住宅，第三产业及工矿企业等领域浪涌保护要求。

参数选择及线路保护

　　浪涌保护器（SPD）的分类
　　按使用非线性元件的特性来分
　　1.1电压开关型SPD
　　常用的非线性元件有放电间隙、气体放电管等，它具有大通流容量(标称通流电流和通流电流)的特点，特别适用于易遭受直接雷击部位的雷电过电压保护(即LPZ0A区)。
　　1.2电压限制型SPD
　　常用的非线性元件有氧化锌压敏电阻、瞬态抑制二极管等，是大量常用的过电压保护器，一般适用于室内(即LPZ0B、LPZ1、LPZ2区)。
　　1.3组合型SPD
　　由电压开关型元件和限压型元件混合使用，随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时呈现限压型SPD特性，有时同时呈现两种特性。
　　表征SPD的主要技术参数选择
　　2.1保护模式
　　SPD可连接在L(相线)、N(中性线)、PE(保护线)间，如L2L、L2N、L2PE、N2PE,这些连接方式与供电系统的接地型式有关。
　　2.2持续工作电压Uc
　　可能持续加于SPD两端的方均根电压或直流电压，其值等于SPD本身的额定电压。
　　IEC6036452534中提出，在TT系统中，当SPD设在漏电流保护器(RCD)的电源侧时，Uc≥1.1Uo;当SPD设在漏电流保护器的负荷侧时，Uc≥1.5Uo.
　　在TN系统和IT系统中，Uc≥1.1Uo.Uc的选择要考虑到当地电网的水平波动及用户用电的具体情况，不是一味取大值为好，因为Uc取大，整个压敏器件启动电压也高，浪涌电压将对设备产生危害。国际标准有一系列的优选值，与当地电网水平有关。
　　2.3雷电通流量Imax
　　一般在LPZ0与LPZ1区交界处选用10/350us波形、每相通流量≥10KA的SPD安装，在LPZ1与LPZ2区交界处选用8/20us波形，每相通流量≥5KA的SPD安装。由于10/350us波形的能量比8/20us的大20倍，其电流相应大5倍，如果要用8/20us波形的SPD代替，其雷电通流量相应要大5倍。
　　2.4保护水平Up
　　该值应比在SPD端子测得的限制电压大，与设备的耐压Uw一致(1.2Up≤Uw),可以从一系列的参考值中选取(如0108、0109、……1、1.2、1.5、1.8、2、……8、10KV等)。目前国标当中较好的Up有800V、900V.
　　2.5漏电流
　　并联型SPD要求漏电流≤30uA(公安部要求≤20uA),串联型SPD要求漏电流≤01.mA.
　　2.6启动电压Uas
　　过去认为启动电压即标称压敏电压，实际上通过SPD的电流可能远大于测试电流1mA,这时不能不考虑已经抬高的残压对设备保护的影响。从压敏电压到启动电压的时间(即SPD的响应时间)比较长，约为100ns.启动电压越高则残压也越高，越低则压敏电阻易老化。其值不应大于被保护设备的绝缘水平。
　　2.7残压Ures
　　是真正加在被保护设备端口的电压。残压越低越好，应小于被保护设备耐冲击过电压额定值。见表1:
　　2.8标称放电电流In
　　用来划分SPD等级，具有8/20us或10/350us模拟雷电流冲击波的放电电流。Imax=2~3In。
　　2.9持续工作电流Ic
　　在持续工作电压Uc下保护模式上流过的电流，实际上是各保护元件及与其并联的内部辅助电路流过的电流之和。为避免过电流保护设备或其它保护设备(如RCD)不必要动作，Ic值的选择非常有用。在正常状态下，Ic应不会造成任何人身安全危害(非直接接触)或设备故障(如RCD)。一般情况下对RCD,Ic应小于额定残压电流值(I△n)的1/3.
　　2.10以上是选择SPD时所要考虑的几种主要的参数，可以通过下图来具体比较几种电压之间的关系：
　　电源SPD的线路安装

　　3.1安装位置
　　按照IEC131221(LPZ)的概念，当电气线路穿过两防雷区交界处时要安装浪涌保护器，根据设备的不同位置和耐压水平，可将保护级别分为三级或更多，但保护器必须很好的配合，以便按照它们耐能量的能力在各浪涌保护器之间分配可接受的承受值和原始的闪电威胁值有效地减至需要保护的设备的耐电涌能力。但由于工艺要求或其它原因，被保护设备的安装位置不会正好设在界面处而是设在其附近，在这种情况下，当线路能承受所发生的电涌电压时，浪涌保护器可安装在被保护设备处，而线路的金属保护层或屏蔽层宜首先于界面处做一次等电位连接。在实际的工作中，一般都将电源浪涌保护器设在总配电房、各楼层的配电箱中及被保护设备前，均取得了较好的防护效果。
　　3.1.1在LPZ0区与LPZ1区交界处，在从室外引来的线路上安装的SPD应选用符合T1级分类试验(即通过SPD的10/350us波形的雷电流幅值)的产品。通过对建筑物的防雷类别确定雷电流的幅值及雷电流直击在该建筑后在各种管道、线路上的能量分配来确定其通流量的取值。
　　3.1.2在LPZ1区与LPZ2区交界处，分配电盘处或UPS前端宜安装第二级SPD,可选用经T1或T2级分类试验的产品。其标称放电电流In通常为20KA(8/20us)。
　　3.1.3在重要的终端设备或精密敏感设备处，宜安装第三级SPD,可选用经T1或T2级分类试验的产品，其标称放电电流In通常为10KA(8/20us),同时具有更短的响应时间。
　　3.2间距与能量匹配问题
　　在安装SPD时要考虑两级之间的能量匹配问题，在一般情况下，当在线路上多处安装SPD且无准确数据时，电压开关型SPD与限压型SPD之间的线路长度不宜小于10米，限压型SPD之间的线路长度不宜小于5米。还应注意以下几点：
　　3.2.1SPD采用低-高配置时，第二级SPD几乎没有用处，而采用高-低配置时，能前后配合分流。
　　3.2.2随着两极间距的缩短，前级分流作用下降，后级通过的电流和能量上升，当距离过近时，前级几乎不起作用。此时，应在两级之间采取退耦措施，例如在两个SPD之间安装一个电感阻抗器件，可以起到退耦作用。
　　3.3安装方式：宜采用"V"型连接方式(凯文法)

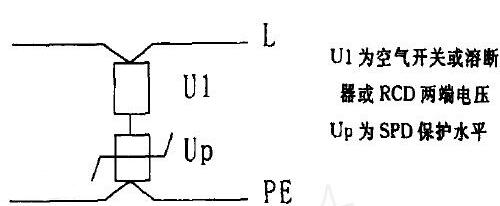

　　由上图可知，在设备两端的残压ULPE=U1+Up,由于连接导线较短，大大减少了电涌在导线上的压降(实验证明：1m导线在20KA、8/20us波形冲击下产生的压降为1KV),也使加在设备两端的电压降低，从而起到保护的作用。
　　3.4SPD的连接导线应尽可能短、直，两端的引线长度不宜超过015m,使其感应电压尽可能低，减少残压，连接导体应符合相线采用黄、绿、红色，中性线用浅蓝色，保护线用绿/黄双色线的要求。
　　综述
　　如上所述，在选择220V/380V三相系统中的浪涌保护器时，首先要区分低压配电系统的型式，是IT、TT还是TN,然后对所处建筑物确定防雷分类、确定雷电流的能量分配及设备的耐压水平等方面综合考虑SPD的参数取值，实地考查，扬长避短，选取最适当的SPD,使被保护设备承受的浪涌减少至设备可接受的值(较低的保护水平)。
