微电脑继电保护校验仪

  微继电保护测试仪是在原有基础上开发的高智能化、多功能继电保护校验仪器。本仪器采用微电脑技术,由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成,测量精度高,重复性好。该仪器还具有外形美观,性能可靠,操作简便,功能齐全等优点,是校验继电保护装置理想的检测仪器。

主要技术参数

  1、交流电压输出:0~250V连续可调,输出容量1000VA

  2、交流电流输出:0~20A、0~100A连续可调

  0~20A时,开路电压5V

  0~100A时,开路电压10V

  3、直流电压输出:0~300V连续可调,3A

  4、直流电流输出:0~200mA、0~5A连续可调

  0~200mA时,开路电压48V

  0~5A时,开路电压24V

  5、数字毫秒表:  量程:100秒

  分辨率:0.001秒

  精度:0.01[%]1个字

  6、整机测量精度:0.5级

特点

  由于本机采用了微机控制,汉字提示操作。本机还设有自检报错功能,开机后本机立即投入自检,极大地方便了检查、维修。如“吸合电压”、“断开电压”、“常开吸合时间”等。

面板说明

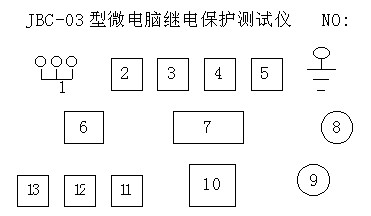

微电脑继电保护校验仪


  1、交流电流AC,A(100A、20A)输出接线柱;

  2、直流电流DC,A(5A、200A)输出接线柱,红色为"+",黑色为"-";

  3、交流电压 AC,V输出接线柱;

  4、直流电流DC,V输出接线柱,红色为"+"、黑色为"-";

  5、输入端子;

  6、LCD液晶显示器;

  7、打印机;

  8、直流5A、200mA旋钮顺时针方向旋转,输出由小至大;

  9、调压器,调节交流电流、交流电压,旋钮顺时针方向旋转,输出由小至大;

  10、功能操作键盘;

  11、输出开关;

  12、电源开关;

  13、电源插座(AC,220V)(5A)。

操作键说明

  1、打印:测试结束后,可用此键打印测试数据。并可重复打印多次。

  2、测时:把电压(电流)调整到额定值时,按此键自动测量继电器吸合断开时间三次。

  3、测值:自动测试继电器的吸合、断开电压(电流)值,重复测三次。

  4、右移:光标右移。

  5、上翻:数字加 1或向上选择菜单。

  6、下翻;数字减 1或向下选择菜单。

  7、备用:用于控制直流电流输出。

  8、返回:表示放弃或返回上一级菜单。

  9、确认:表示确认或进入下一级菜单。

测试方法

  打开电源开关,显示屏显示"欢迎使用....","正在自检....",微机自检,自检正常后,显示"自检完毕!"。

  测量时,应根据所测继电器的种类,用"上翻"和"下翻"二键选择测试电源的类型,使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱,继电器触头接入输入端子。

  1、测值:按"测值"键,本机可测吸合,断开电压(流)值三次,然后,可按"打印"键打印数据。

  2、测时:先找出被测继电器的额定值,然后按"测时"键,本机自动分、合闸测三次吸合、断开时间,结束后,可按"打印"键打印数据。

  3、"转换"键的使用:先调节好直流电流值,再按"转换"键,则直流电流正常输出,且显示值在屏幕第二行显示出来。此时它可和其它电源同时输出,供需多种电源的继电器校验用,如重合闸继电器等。

  4、时间设置:用户可修正仪器的内部时钟。

  5、仪器标定:仪器使用一段时间后,如果测试有偏差,用户可用高等级表对其进行标定,用"上翻"、"下翻"键调整内部系数即可,不用打开机箱或调节任何旋钮。

注意事项

  1、使用前,请详细阅读使用说明书,以免操作失误。

  2、开机前请可靠接地,以保证人、机安全工作。

  3、做完一次试验后,请将各调节旋钮调到最小值。

  4、本机的各路电源不得作性电源使用;本机电源间歇使用,大电流输出持续时间不得超过5分钟。

  5、本机出现异常时请及时关断电源。

  6、接入或切断被试装置时,输出端可能带电,请注意安全,

  7、本仪器自售出12个月内,若出现质量问题时予免费保修,终身维护。
