气压全自动压力校验台

  全自动压力检定系统,在同行业领域技术,内置压力模块,且覆盖全,校验时无须更换模块,真正实现全自动校验压力(差压)变送器、压力开关、精密压力表、普通压力表等其它压力仪器仪表,以及精密压力测量等。使用套系统可以完全替代手动活塞压力计校验,操作使用方便、简单,校验过程中不须人为操作,即使没有工作经验的人员也完全能胜任校验压力仪表工作,且校验工作科学、规范,数据自动记录,误差自动分析,校验报告自动生成,提高工作效率,实现科学化校验管理。采用本系统,则其它一些手动校验台无须配置许多或者可以不配。

技术特点

  ◆它为真正的全自动压力校验台,只要一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等所有工作。

  ◆完全符合中国压力仪表检定规程,可以作为压力标准使用。

  ◆不采用高压气瓶就能提供稳定压力源,发生压力快速、稳定。

  ◆压力范围为-100kPa~2500kPa,可以校验复合量程(正负压于一体)的被检表。

  ◆内置压力传感器,量程选择好后,压力模块自动选择,永远不会产生由于压力模块选择错误而损坏压力模块的故障。

  ◆可检定压力变送器、压力开关(压力控制器)、压力指示表。

  ◆具有压力开关的全自动检定功能。

  ◆具有完整保护功能,过压保护(如果超过量程的110[%]则会发出报警)、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。

  ◆全自动压力校验台内可存储56块现场仪表的调前与调后的各20组检定结果。

  ◆可与检定软件自动检定系统相连,构成全自动压力检定系统,单位自由设定,只需轻点鼠标就可以完成压力检定工作,自动出具校验报告、检定证书。

技术指标

  压力范围:(-100~2500)kPa,传压介质为空气、无腐蚀性的气体。

  自定义校验量程:-100kPa~2500kPa之间的任意值。

  压力测量准确度:±0.05[%]F.S;电流准确度等级:±0.02[%]F.S。

  真空可以达到-100kPa以下。

  内部管道管径较粗,且设置了气液分离器,故不怕被校表带水或带油。

  压力稳定精度:±5个字以内。

  变送器自动检定全程时间(9点稳压):5分钟左右。

  压力开关检定时间:2分钟左右。

  压力模块:内置压力模块、外置压力模块。

  安全保护:过压、过流、压力模块故障等保护。

  电流输入:1~2路,0~22mA

  回路电源:提供24VDC/30mA

  控制显示:7寸触摸屏65536色

  参数显示:功能任意多,有曲线显示功能,有故障报警功能

  上下载功能:可在校验台内部存储校验数据。

  压力接口:M20*1.5内螺纹快速接头。

  重量:19kg

  外型尺寸:300(高)*530(宽)*300(深)mm(H型)

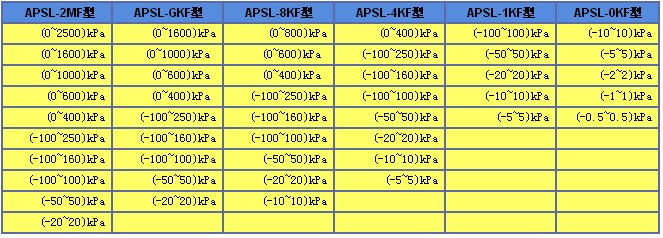

  各型号压力模块量程配置

各型号压力模块量程配置

  黄色表示标准量程(APSL-nKC型的量程,蓝色表示扩展量程。

  可选标准检定量程

可选标准检定量程
