智能型路灯控制器

  智能型路灯控制器采用国外的计算机控制技术,根据一年四季变化规律,应用经纬度算法计算日出日落时间,并且有开关时间微调功能,能适应不同地理环境的需要;是路灯、广告灯箱、霓虹灯等设备的时间控制器。

功能特点

  1.采用国外先进的微处理芯片,可靠性高、误差小、稳定性强。

  2.采用液晶显示年、月、日、时、分,并带有背光,方便夜间观察和操作。

  3.具有断电数据保存,时钟不间断工作,无需更换电池,维持时钟运行十年以上。

  4.根据一年四季变化规律,运用经纬度算法计算开关时间,随季节变化合理控制,无需定期人工调节,并有开关时间微调,最小步长1分钟。

  5.具有路数选择功能,可方便的设置为1路、2路或者3路控制。

  6.两组参数供用户灵活选择,其中0组可以随意修改,1组为经纬度控制,每天自动调整开关时间。

  7.具有独立检修按钮便于用电设备的检修或重大庆典的需要。

  8.抗干扰能力强,能抵御从电网直接输入幅值达2000伏的干扰脉冲。

  9.大功率继电器输出,可接220伏或380伏接触器,控制稳定,使用寿命长。

技术参数

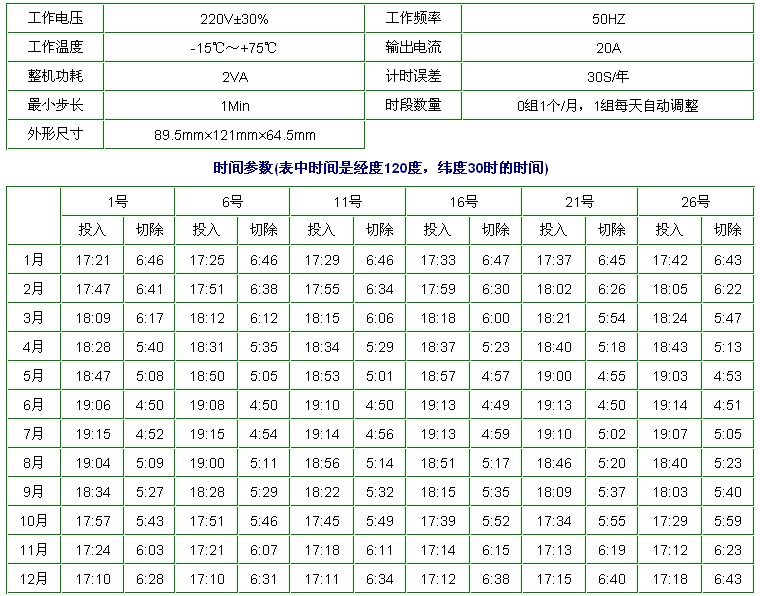

智能型路灯控制器技术参数

安装说明

  1.将路灯控制器固定在控制柜或控制板上,输入端火线接相线(A),零线接零线(N)。因路灯控制器内部未含保险丝,需在输入端相线上接1A的保险丝。

  2.将输出端接至接触器线圈的一端J1,若继电器线圈电压为380v时,则需将线圈的另一端J2接到不同相线上(B相或C相);若继电器线圈电压是220V时,可直接将另一端J2接零线。

智能型路灯控制器安装图

注意

  1.上述设置过程中,除检修状态外,若持续30秒无按键按下,则控制器会恢复自动工作状态,显示当前时间。

  2.出厂设置:默认状态Output-3,即为3路控制,用户上电系统开始自动工作,路按照预设的控制模式Mode-1的时间进行自动控制,第二路、第三路的开灯时间和路相同,第二路的关灯时间预设为凌晨3:30,第三路的关灯时间预设为1:30。

  3.以上时间一般用户无需修改,详细时间查阅上表。
