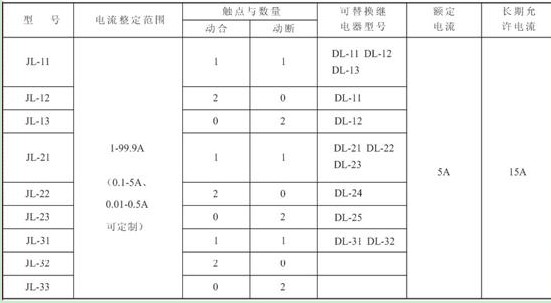

JL系列静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器，辅助电源采用开关电源变换, 交直流通用, 工作范围大，从100-300V均能可靠工作 2、JL系列静态电流继电器分为三个系列：JL-10、20、30、分别替代 DL-10、DL-20、DL-30 等系列电磁型电流继电器。JL系列静态电流继电器采用拨码开关整定电流值，整定范围为0.1-99.9A，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。
1、继电器原理框图见图1。
2、本继电器为静态型继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo 高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。
1、功率消耗a、交流回路功耗：小于0.5VA（交流额定值5A时）
b、直流回路功耗：见表
2、整定误差
a、在整定值范围内，整定平均误差的值不大于3[%]；平均误差=( 5次测量平均值-整定值)整定值×100[%]。
b、在基准条件下，同一整定值上测量的5次动作值的值和最小值应不大于4[%]。
c、在-10℃～50℃的温度下，任一整定点误差的值应不大于整定值的5[%]。
d、在辅助电压80～110[%]变化范围内，任一整定值整定误差的值应不大于4[%]。
3、动作时间
1.1倍整定值的动作时间不大于30ms；2倍整定值的动作时间不大于20ms。
4、返回系数：0.90～0.95。
5、返回时间：不大于27ms。
