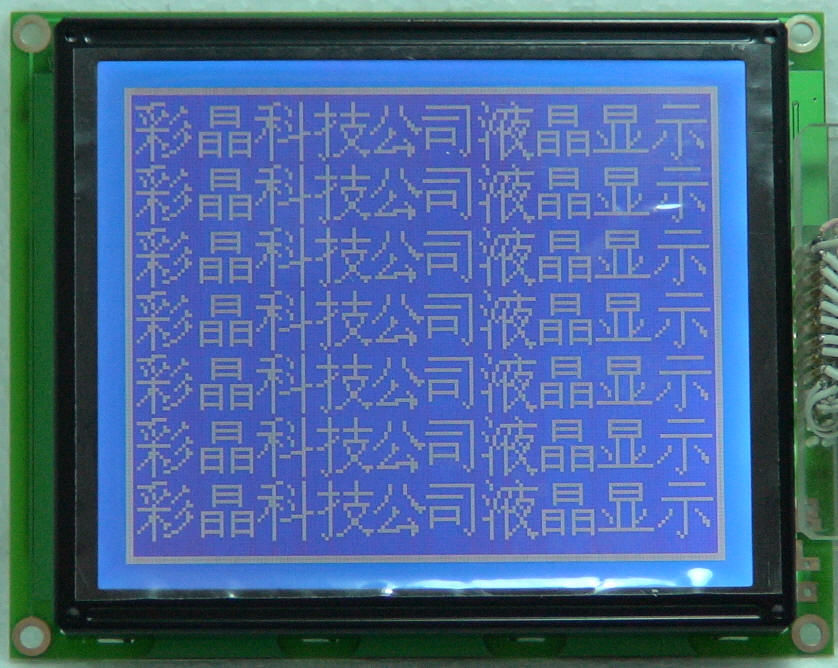

供应STN图形液晶模块蓝白CM160128-2

若您觉得以下产品信息无法满足您的要求,请直接与公司市场部联系,

我们很乐意为您提供更为详尽的资料和解答.   可申购样品。

模块基本参数

产品型号

CM160128-2BLWA

模块外型尺寸

129 * 102 * 16.4 mm

LCD视域尺寸

101 * 82 mm

LCD类型

STN/正显/蓝白模式/常温/6点视角

背光类型

白色LED背光

工作电压

5.0V

点尺寸

0.54 * 0.54 mm

芯片组

6963/2086

可选组件

负压电路，白色LED，蓝白、黑白颜色

J1（6963 Controller）[双排2.54排针]

PIN *

Symbol

Level

Function

1

FG

0V

Frame ground

2

VSS

0V

GND

3

VDD

5.0V

Supply voltage for logic(+5V)

4

V0

-12V~-15V

Operating voltage for LCD drive

5

VOUT

-15V

6

WR

L

Write Signal

7

RD

L

Read Signal

8

CS/CE

L

Chip select Singal

9

C/D

H/L

H:Instruction code  L:Data

10

/HALT

11

/R*ET

L

Reser Signal

12

DB0

H/L

Data bit0

13

DB1

H/L

Data bit1

14

DB2

H/L

Data bit2

15

DB3

H/L

Data bit3

16

DB4

H/L

Data bit4

17

DB5

H/L

Data bit5

18

DB6

H/L

Data bit6

19

DB7

H/L

Data bit7

20

NC

21

LEDA

+5V

LED Back light Power +5V

22

LEDK

0V

LED Back light Power 0V

请从我司企业网站中下载产品说明书
