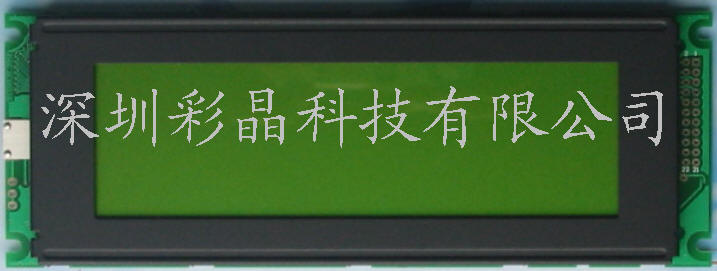

供应STN图形液晶模块黄绿CM24064-1

若您觉得以下产品信息无法满足您的要求,请直接与公司市场部联系,

我们很乐意为您提供更为详尽的资料和解答.

模块基本参数

产品型号

CM24064-1SLYA

模块外型尺寸

180 * 65 * 13.8 mm

LCD视域尺寸

132 * 39 mm

LCD类型

STN/正显/黄绿模式/常温/6点视角

背光类型

黄绿LED背光

工作电压

5.0V

点尺寸

0.49 * 0.49mm

芯片组

6963/2086

可选组件

是否内藏负压电路(可申购样品。)

J1（6963 Controller）[双排2.54排针]

PIN *

Symbol

Level

Function

1

FG

0V

Frame ground

2

VSS

0V

GND

3

VDD

5.0V

Supply voltage for logic(+5V)

4

V0

-12V~-15V

Operating voltage for LCD drive

5

WR

L

Write Signal

6

RD

L

Read Signal

7

CE

L

Chip select Singal

8

C/D

H/L

H:Instruction code  L:Data

9

NC

--

No connection

10

/R*ET

L

Reser Signal

11

DB0

H/L

Data bit0

12

DB1

H/L

Data bit1

13

DB2

H/L

Data bit2

14

DB3

H/L

Data bit3

15

DB4

H/L

Data bit4

16

DB5

H/L

Data bit5

17

DB6

H/L

Data bit6

18

DB7

H/L

Data bit7

19

FS

H/L

Font select signal (H:5*8dots; L:8*8dots)

20

VOUT

--

-15V

21

LEDA

+5V

LED Back light Power +5V

22

LEDK

0V

LED Back light Power 0V

请从我司企业网站中下载产品说明书
