产品说明：

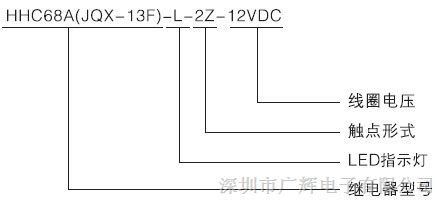

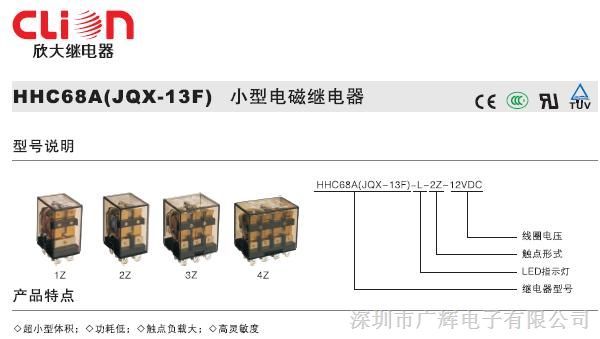

型号说明
技术参数
| 触点 | 形式 | 1Z,1H,1D | 2Z,2H,2D | 3Z,3H,3D | 4Z,4H,4D |
| 负载(阻性) | 15A/240VAC 28VDC | ||||
| 接触电阻(初始) | ≤100mΩ | ||||
| 材料 | 银合金 | ||||
| 电气寿命(频率1S通,1S断) | ≥105次 | ||||
| 机械寿命(频率300次/1分钟) | ≥107次 | ||||
| 吸合电压(23℃) | DC:≤75%×额定电压,AC:≤80%×额定电压 | ||||
| 释放电压(23℃) | DC:≥10%×额定电压,AC:≥30%×额定电压 | ||||
| 最大电压(23℃) | 110%×额定电压 | ||||
| 线圈规格 | 直流(DC) | 6V,9V,12V,24V,36V,48V,110V,220V(电压可订制) | |||
| 交流(AC) | 6V,9V,12V,24V,36V,48V,110V,220V,380V(电压可订制) | ||||
| 线圈功率 | 直流(DC) | 0.9W | 1.4W | 1.5W | |
| 交流(AC) | 1.2VA | 2.0VA | 2.5VA | ||
| 吸合时间 | ≤15ms | ||||
| 释放时间 | ≤10ms | ||||
| 初始耐压 | 同极触点之间 | 1000VAC/1min(漏电流 1mA) | |||
| 异极触点之间 | 1500VAC/1min(漏电流 1mA) | ||||
| 触点与线圈间 | 1500VAC/1min(漏电流 1mA) | ||||
| 绝缘电阻 | ≥1000MΩ(500VDC) | ||||
| 环境温度 | -25~+55℃(不冷凝) | ||||
| 环境湿度 | 45%~75%RH | ||||
| 大气压力 | 86~106KPa | ||||
| 耐冲压 | 10G(正弦半波脉冲:11ms) | ||||
| 耐振动 | 10~55Hz 双振幅:1.5mm | ||||
| 安装方式 | PCB | ||||
| 包装信息 | 内盒数量 | 20只/纸盒，50只/泡沫盒 | 20只/泡沫盒 | 50只/泡沫盒 | |
| 外箱数量 | 纸盒：600/箱，泡沫盒：500只/箱 | 泡沫盒：280只/箱 | 泡沫盒：280只/箱 | ||
| 外箱尺寸 |
600只装：330mm×320mm×345mm 500只装：440mm×310mm×345mm |
440mm×310mm×345mm | 440mm×310mm×345mm | ||
| 重量 |
大约35g/只 600只装：毛重22KG/箱，净重21KG/箱 500只装：毛重19KG/箱，净重18KG/箱 |
大约50g/只 毛重15KG/箱，净重14KG/箱 |
大约65g/只 毛重19KG/箱，净重18KG/箱 |
||
外形图、接线图、安装尺寸(mm)

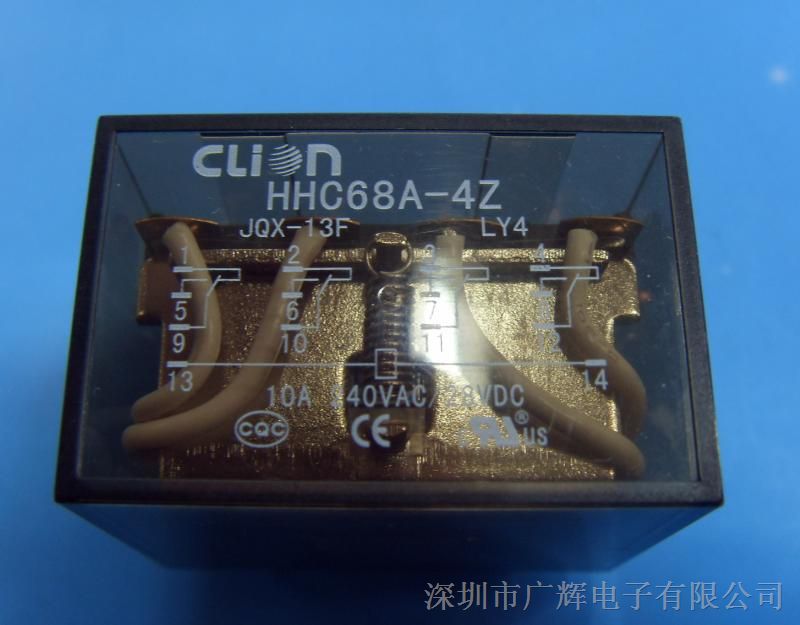

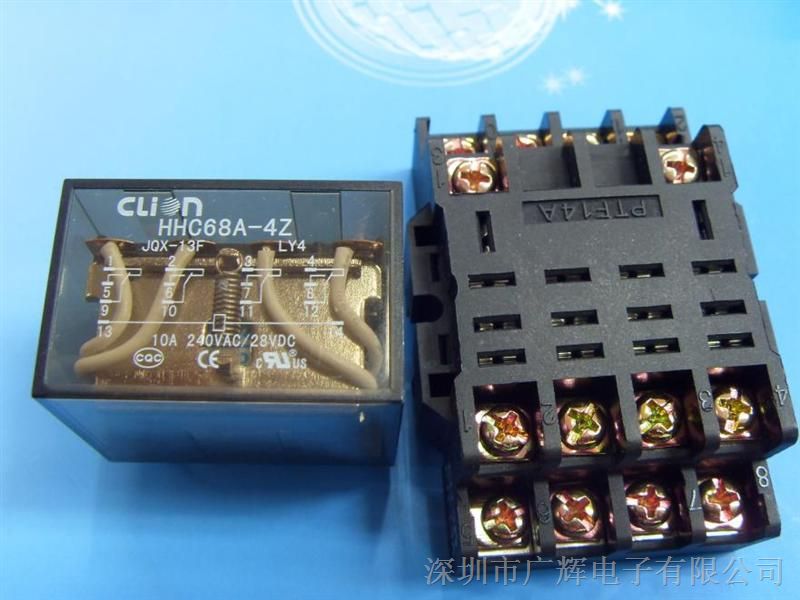

HHC68A(JQX-13F/4Z,LY4),HHC68A(JQX-13F)-4Z-24VDC
