恒流驱动白光LED升压型DC/DC转换器CP2129

白光 LED 升压型驱动器

概要

CP2129是一种小功率升压型DC/DC转换器，特别为白光LED驱动而设计。CP2129可以从低至3.0V的电压驱动多达4个LED，LED采取串联的连接形式，因此流过每个LED的电流都相同，从而获得相同的亮度。CP2129采用高达1.1MHz的工作频率，允许使用小巧的外部电感电容元件。250mV的反馈电压使得在电流设定电阻上所消耗的功耗很小，尽可能地优化了在白光驱动应用时的转换效率。OVP引脚可以采样输出电压，当负载LED没有接上或者发生开路故障时，CP2129依然可以保持正常的工作和较小的工作电流，极大增强了应用的安全性。CP2129采用高度仅为1mm的SOT23-6L封装形式。

特性

• 高效率:84%（典型值）
• 稳定的20V双极开关
• 内置17V过压保护电路，无需外部齐纳二极管
• 快速的1.1MHz开关频率
• 采用高度仅1mm的纤小型电感器
• 待机电流:<1μA
• 采用扁平的SOT23-6L封装
• 符合RoHS标准，100％无铅封装

应用

• 手机
• 数码相机
• MP3 播放器
• PDA、笔记本电脑
• GPS 接收机
• 手电筒、LED灯

典型应用:

提供用于手持式设备（包括手机， MP3 ， PMP 等）背光 LED 驱动器产品。背光 LED 驱动器产品包括无电感的电荷泵型白光 LED 驱动器（并联 LED ）、电感型白光 LED 驱动器（串联 LED ）以及恒流源型白光LED驱动器，它们都具有高效率、低噪音、小型封装等特点。

型号/规格

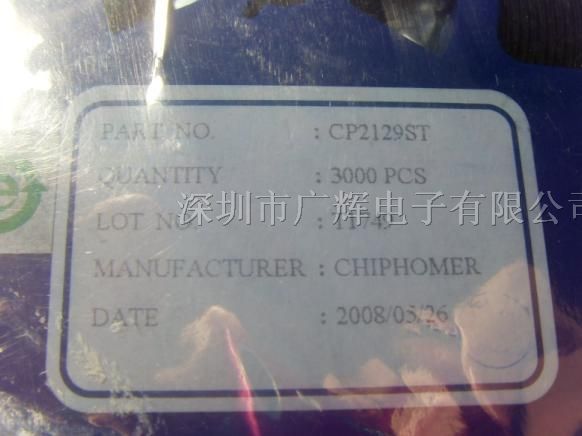

CP2129,CP2129ST

品牌/商标

chiphomer

供应恒流驱动白光LED升压型DC/DC转换器CP2129
