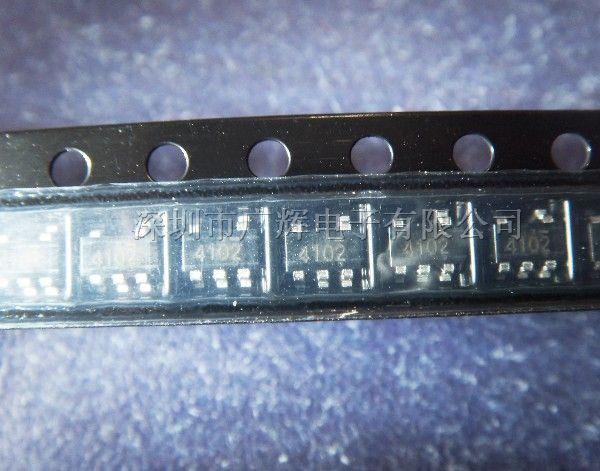

供应PT4102白光LED驱动IC>升压型DC/DC转换器

PT4102
白光LED 驱动用升压型DC/DC 转换器
概述
PT4102是一款专为以恒流方式驱动白光LED的升压型DC/DC转换器，可由单节锂电池串联驱动2～6颗LED，15mA时
最多可驱动8个白光LED。
PT4102内部包含误差放大器、PWM比较器、电流感应放大器、控制逻辑单元和功率晶体管。它采用电流模式固定频
率架构，串联驱动LED可获得良好的亮度一致性，通过外接的反馈电阻来稳定LED电流。
PT4102的开关频率典型为1.2MHz，因此其外部可使用微型元件，输出电容可低至0.22uF。104mV/88mV的低反馈电压
可降低能量损耗，提高效率。此外，PT4102还包含限流功能，可防止因输出过载而导致的损坏。
特点
􀁺 内建 40V 功率晶体管
􀁺 高驱动能力：最多可达 8 个串联白光LED
􀁺 高效率：典型 87％
􀁺 固定的开关频率：1.2MHz
􀁺 低反馈电压：E 类104mV，S 类88mV
􀁺 PWM 调节亮度，或DC 调节亮度
􀁺 内部限流
􀁺 仅需 0.22uF 的输出电容
􀁺 封装形式：SOT-23-5，SC70
应用领域
移动电话、移动电脑、PDA、数码相机、小尺寸LCD显示

引脚排列:

管脚描述:

电路框图:
