供应C106M TO-126 400V 4A 单向可控硅

C106M TO-126 的he心功能与技术特性

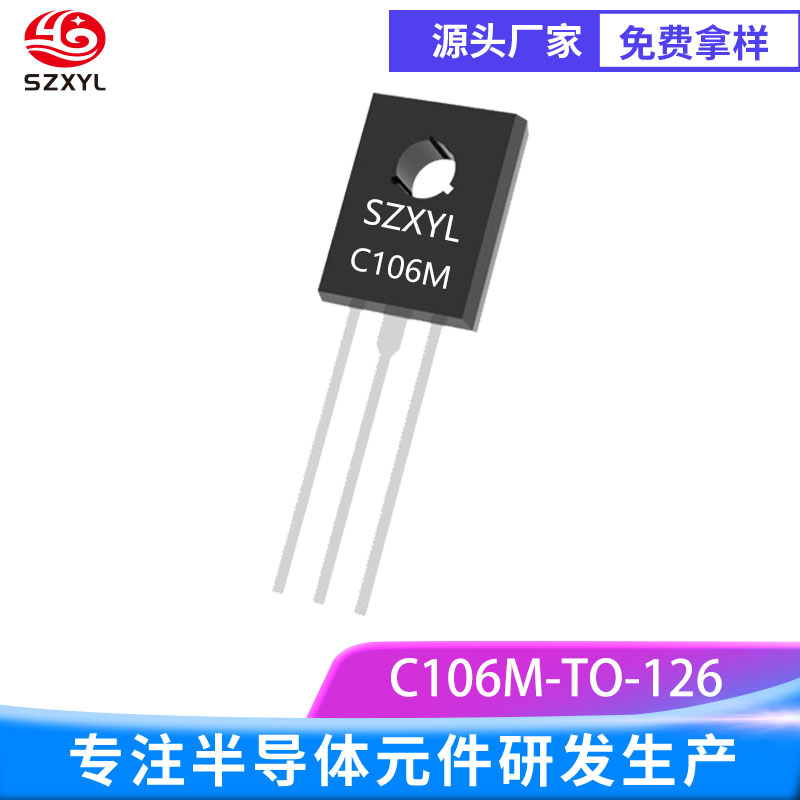

型号与封装：C106M TO-126 是一款 单向可控硅，采用 TO-126 塑料封装，集成金属散热片，适用于 中小功率交流或直流电路的开关与控制。

其设计用于 单向导通，通过触发信号实现精准通断控制，广泛应用于电机调速、加热控制、电源保护及消费电子等场景。

• 电压规格：
  • 重复峰值断态电压（VDRM）：600V、或 400V。
  • 非重复峰值电压（VRSM）：典型值为 800V，确保电路稳定性。
• 电流规格：
  • 通态平均电流（IT (AV)）：2.55A或 4A。
  • 通态方均根电流（IT (RMS)）：4A，浪涌电流（ITSM）：典型值 100A（8.3ms），可承受电机启动或短路冲击。
• 触发特性：
  • 触发电流（IGT）：典型值为 ≤0.2mA或 ≤30mA，IV 象限触发能力强，支持低功耗信号驱动。
  • 维持电流（IH）：≤45mA。
• 热特性：
  • 结温（Tj）：110℃或 125℃，需通过散热设计控制温升。
  • 热阻（RθJC）：典型值 ≤1.5℃/W，结到环境热阻（RθJA）：无散热器时约 60℃/W~80℃/W。

• 通态压降（VTM）：≤1.5V，降低导通损耗，提升效率。
• 响应速度：支持微秒级触发响应，适用于高频脉冲控制。
• 噪声抑制：可通过外接 R-C 吸收电路抑制电压尖峰，避免误触发。

• 过流保护：内置限流特性，可承受短时浪涌电流。
• 过热保护：通过散热片设计和强制风冷防止结温超限。
• 安全工作区（SOA）：确保器件在电压 - 电流应力范围内可靠工作，避免二次击穿。

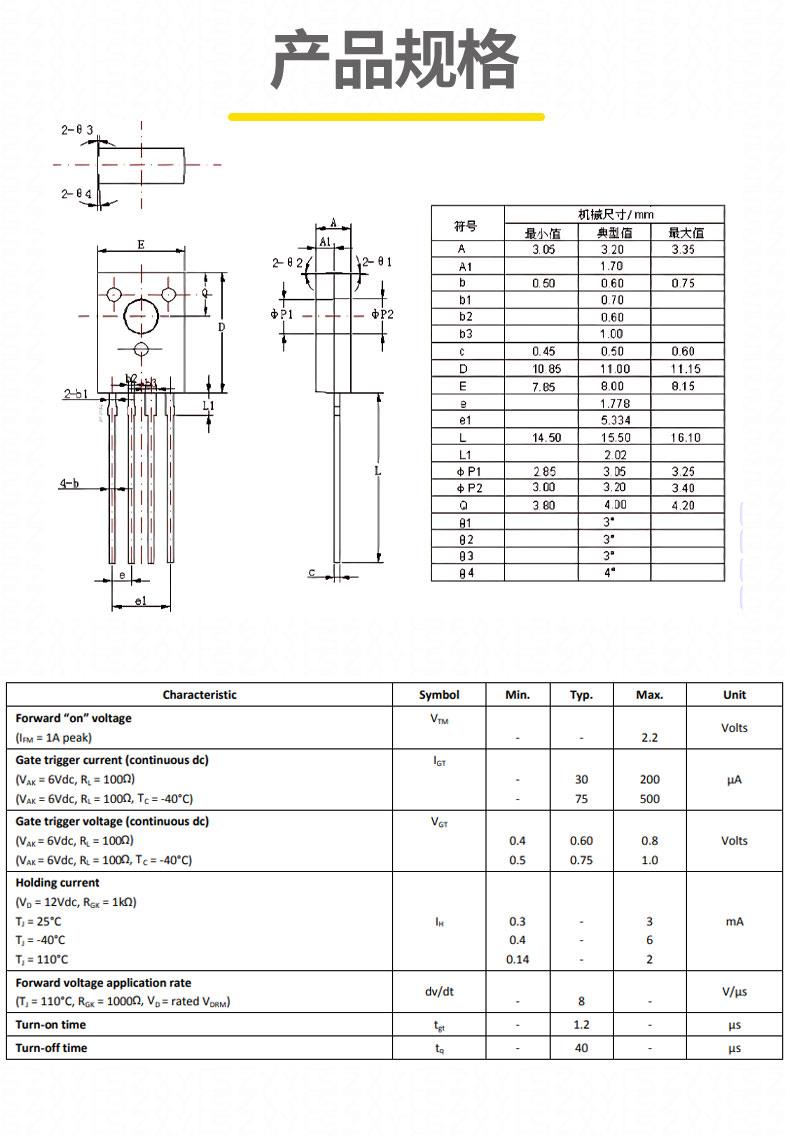

C106M TO-126 的封装与散热设计

• TO-126 封装特性：

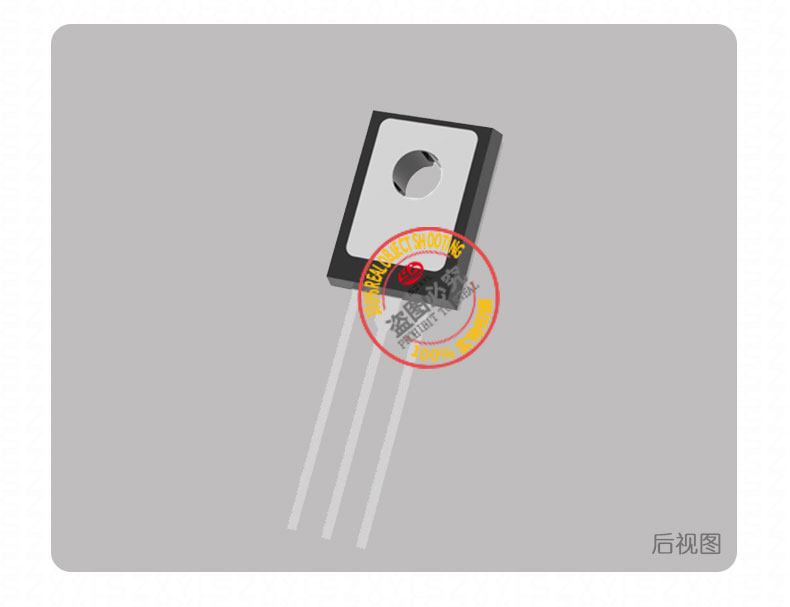

  • 散热结构：金属散热片与阳极相连，可通过螺丝固定至散热器，显著降低结到环境的热阻。
• 散热建议：
  • 功耗计算：例如在 220VAC 电压、3A 电流下，功耗约为 3A ? 1.5V = 4.5W，需搭配面积 ≥10cm? 的铝制散热片或强制风冷。
  • 安装优化：使用导热硅脂增强封装与散热器的接触，可降低结温 10%-20%。
  • 无散热器限制：在室温 25℃ 且无外部散热片时，zui大允许功耗约为 1.8W。

C106M TO-126 的应用场景与解决方案

1. 电机控制：
   • 单相电机调速：通过相位控制实现小功率电机的软启动与速度调节，兼容 24VAC~220VAC 电压等级。
   • 电磁阀驱动：控制小型气动或液压阀门，支持低电压触发，适用于自动化设备。
2. 温度与功率调节：
   • 加热设备温控：电暖器、电热毯、温控箱的功率调节模块，通过控制导通周期实现精准温度控制。
   • LED 照明调光：支持模拟或 PWM 调光协议，通过单向可控硅实现交流侧调光。
3. 电源保护与开关：
   • 过流保护电路：作为保险丝替代方案，在电流异常时快速关断。
   • 电源开关：作为交流电源的主开关或旁路开关，实现电路的通断控制。
4. 特殊功能扩展：
   • 逻辑电平触发设计：低触发电流型号可直接连接微控制器的 GPIO 输出，简化驱动电路设计。
   • 高 dv/dt 耐受能力：部分型号支持高换向速率，可减少或省略吸收电路，直接驱动感性负载。
   •
