在电子电路设计中，许多电路需要正负压供电，像 ADC 芯片、运算放大器或必须正负电源供电的模拟电路等。不少朋友询问正负压电路的设计方法，下面将为大家分享几种常见且实用的正负压电路原理图，包括隔离和非隔离的电路，其设计思路十分巧妙，可供参考。
　　一、LCD 液晶驱动电路
　　这种电路的负压设计较为经典，在一些液晶驱动或者墨水屏驱动电路中常能见到。它基于电荷泵原理，实现正倍压和负倍压，再通过稳压二极管进行钳位，从而输出正负压。不过，该电路属于开环电路，依靠稳压管钳位来实现输出稳压。电荷泵是一种利用电容存储和转移电荷来实现电压转换的电路，其优点是电路简单、成本低，但带载能力相对较弱。在 LCD 液晶驱动中，这种正负压电路能够为液晶显示提供合适的偏置电压，保证显示效果。
　　二、电容笔上的正负压驱动电路

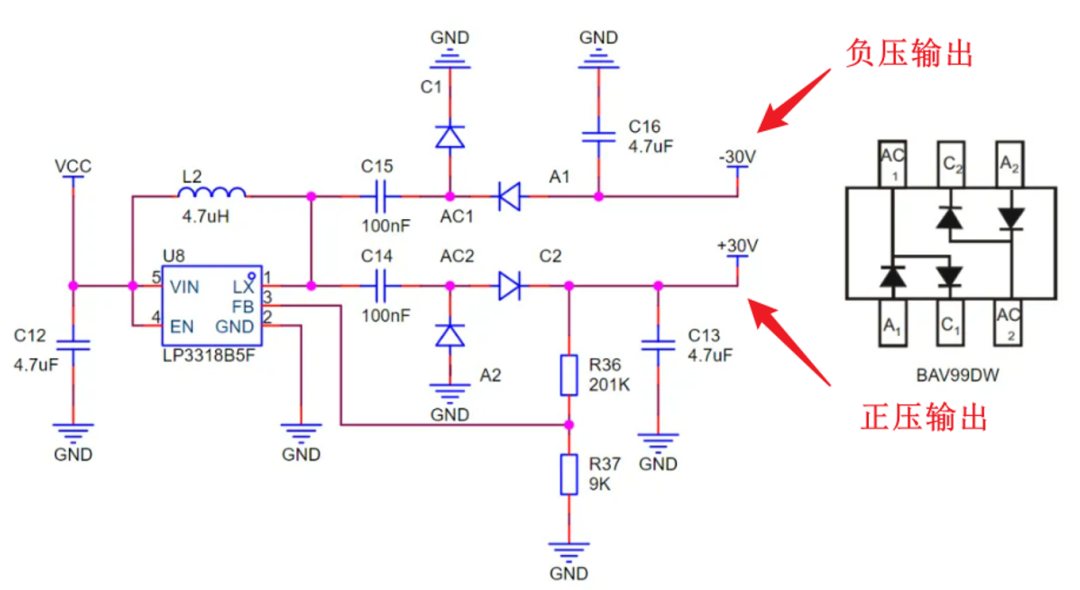

　　此电路是从拼多多购买的电容笔上抄来的，其作用是提供高压脉冲以模拟手指触控，实现有源电容笔的功能。它同样采用电荷泵原理，但与种方案不同的是，该方案更注重正压和负压输出的对称性。正压采用闭环反馈控制，而负压则是开环电荷泵，整体控制相对更接近闭环。闭环反馈控制能够根据输出电压的变化自动调整电路参数，使输出更加稳定。这种设计在电容笔中能够确保高压脉冲的稳定性和准确性，提高触控的灵敏度和精度。
　　　　三、一个采集卡上的电路
　　前两种方案都是通过分立电荷泵的形式实现正负压输出，带载能力相对较弱，一般在 10mA - 20mA 左右，主要用于产生电场等，对带载能力要求不高。而这种采集卡上的电路，带载能力更强。它采用了两个开关电源的拓扑组合，即 Speic（正压升降压拓扑）和 Cuk（负压升降压拓扑）。这种设计虽然巧妙，但使用的器件较多，需要三颗电感。开关电源拓扑具有效率高、输出功率大等优点，能够满足采集卡对正负压电源的高要求。
　　　四、有变压器的正负压输出电路
　　这是近新抄到的电路，也是趣味性和灵活性的一种。它不仅可以输出正负压，还能进行倍压等操作。该方案既可以实现隔离，也可以是非隔离的，并且带载能力较强。它使用了先积集成的芯片 LTP8501（或 LTP8502，驱动频率不同）。以一个 ±5V 的输出电路为例，根据数据手册，该电路带载能力为 5V 转 ±5V/100mA，可用于为运放等供电。
　　先积集成的 LTP850X 芯片内部集成了两个 MOS 管，配合变压器的抽头，可在副边进行全波或半波整流。其灵活性体现在，由于具有隔离属性，只要改变副边的 GND 参考点，就能实现不同的电压组合输出。例如，将参考点改到副边的中心抽头处，就可以实现 10V 和 5V 的输出（如 5V 转 +5V/80mA、+10V/40mA）。如果需要输出更多电压，只需稍微改变副边的二极管和参考点即可。对于一些包含多种器件，如运算放大器、ADC 及 MCU 等芯片，供电需求较为复杂的电路，可在上述基础上增加电路。例如，将变压器副边的异名端作为 GND，中间抽头作为 VO 的输出源，增加反向二极管可作为 -VO 电压输出，同名端作为 2 倍 VO 的输出源，增加反向二极管可作为 -2 倍 VO 的电压输出（如 5V 转 ±5V/50mA、±10V/25mA）。
