在电子电路设计中，不同电压电平之间的转换是一个常见且关键的问题。例如，当 3.3V 的 MCU 要与 5V 的传感器进行通信，或者 12V 的模块需要向 3.3V 系统发送信号时，就需要一种有效的电平转换方案。在众多低成本方案中，NMOS 管无疑是性价比极高的选择。接下来，我们将详细探讨基于 NMOS 管的 3.3V 与 5V 电平转换电路的设计、工作原理、性能测试以及可能遇到的问题。
　　电路图及应用条件
　　首先来看经典的 I2C 信号双向转换电路。在这个电路中，NMOS 管的 Source 端应连接低电平侧（如 3.3V 端），Drain 端连接高电平侧（如 5V 端），如果接反可能会导致漏电问题。
　　在应用该电路时，需要牢记以下 5 个关键条件：
　　电压关系：低电平侧电压 VDD1 必须小于或等于高电平侧电压 VDD2，即只能实现从低电压到高电压的转换，例如 3.3V 到 5V 是可行的，而 5V 到 3.3V 则不行。
　　低电平门限：3.3V 端的低电平判断阈值应大于 0.7V，因为 NMOS 体二极管的压降约为 0.7V，若低于此值可能会导致误判。
　　栅极电压限制：栅极电压 Vgs 不能超过低电平侧电源电压 VDD1。例如在 3.3V 系统中，栅极电压不应超过 3.3V。
　　漏源电压差：漏极和源极之间的电压差 Vds 不能超过高端电源电压 VDD2。在 5V 系统中，Vds 不应超过 5V。
　　信号频率限制：该电路不适合高频信号，因为其响应速度有限，无法跟上高频信号的变化。
　　在选择 NMOS 管时，推荐使用 AP2306、SI2306 等常用小信号 NMOS 管，或者 2N7002（输入电容小，约几十 pF，适合低速场景）。
　　　工作原理分析
　　我们可以将电路的工作状态分为三种情况来理解：
　　两边无信号：当两边都没有器件下拉总线时，3.3V 端通过上拉电阻 Rp 连接到 3.3V 电源，此时 NMOS 管的栅极（G）和源极（S）电压均为 3.3V，栅极和源极之间的电压差 Vgs 较低，MOS 管处于不导通状态。5V 端通过自身的上拉电阻连接到 5V 电源，两边各自保持高电平（3.3V 和 5V），互不干扰。
　　3.3V 端拉低：当 3.3V 端的器件将总线拉到低电平（如 0V）时，NMOS 管的源极（S）电压也变为 0V，而栅极（G）电压仍为 3.3V，此时栅极电压远高于源极电压，Vgs 超过阈值，MOS 管导通。5V 端通过导通的 MOS 管被拉到低电平，从而实现两边电平同步为低电平，完成通信。
　　5V 端拉低：当 5V 端的器件将总线拉低时，NMOS 管的漏极（D）先通过内部体二极管导通（类似于一个小二极管），源极（S）电压被抬升至约 0.7V（二极管压降）。此时栅极（G）的 3.3V 电压比源极（S）的 0.7V 电压高很多，MOS 管导通，3.3V 端也被拉低，两边同步为低电平。
　　简单来说，哪边发出低电平信号，MOS 管就会帮助另一边将电平转换为低电平，而在高电平状态时，两边各自保持自己的电压。
　　实测性能分析
　　为了测试该电路在不同频率下的转换效果，我们使用 2N7002 NMOS 管搭建了一个电路（原理图和实物图如下）。

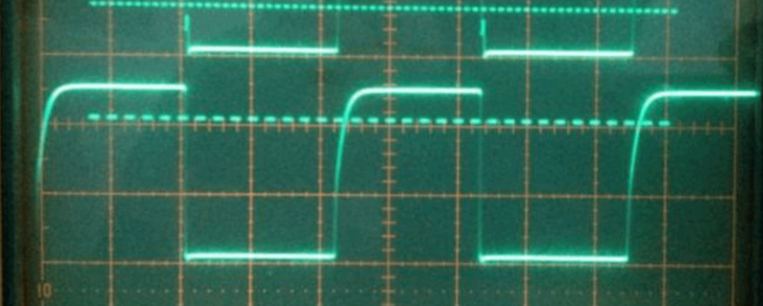

　　　115KHz：在常用串口波特率 115KHz 下，电路表现完美。波形稳定，5V 端的上升沿稍缓（因为靠上拉电阻充电），下降沿很陡（MOS 管直接导通拉低），非常适合 UART 通信。
　　　400KHz：在高速 I2C 时钟 400KHz 下，电路勉强可以使用。上升沿变得更缓，但仍能识别电平，对于低速 I2C（100KHz）则完全没有问题。
　　　1MHz 以上：当信号频率达到 1MHz 时，上升速度明显变慢；在 4MHz 时，波形直接失真，5V 端电压根本无法达到 5V（还没充上电就被拉低了）。
　　综上所述，该电路适合≤400KHz 的低速信号，如 I2C、UART、SPI 低速模式等，在高频场景下则不适用。
　　　低温下的问题及解决方法
　　在实际项目中，可能会遇到低温环境下电路突然 “失灵” 的情况。例如，有一个项目使用 NMOS 管转换 1.5V MDIO 信号（PHY 芯片）和 3.3V 工具，在常温下工作正常，但在低温（-20℃）时通信失败。经过排查，发现问题出在 NMOS 体二极管上。
　　PHY 芯片的 MDIO 低电平门限（Vil）只有 0.3V（1.5V 系统的标准），而 NMOS 体二极管的导通压降在低温下会变大（常温下约 0.7V，低温时可能达到 0.9V）。当 3.3V 工具输出低电平时，1.5V 端被二极管抬到 0.9V，超过了 0.3V 的门限，芯片误判为高电平。
　　为了避免这种问题，可以采取以下措施：
　　选择低导通压降的 NMOS 管，例如导通压降＜0.5V 的型号。
　　确保低电平侧的 Vil 大于二极管的压降，这需要查阅芯片手册来确定。
　　在低温场景下，优先使用专用电平转换芯片，如 TXB0108，虽然会增加一定成本，但可以保证电路的稳定性。
　　总结与应用建议
　　基于 NMOS 管的电平转换电路具有以下优点：
　　成本低：一颗 NMOS 管的价格仅为几毛钱，相比专用芯片便宜约 10 倍。
　　双向导通：无需区分输入输出，适用于 I2C 等双向总线。
　　导通压降小：比三极管方案效率更高。
　　然而，该电路也存在一些缺点：
　　电压转换方向限制：只能实现从低电压到高电压的转换（VDD1≤VDD2）。
　　高频性能不佳：只适合≤400KHz 的低速信号。
　　低温 / 低电压场景需谨慎：存在体二极管压降问题。
　　因此，该电路适用于低速双向通信（如 I2C、UART）、低成本项目以及对尺寸不敏感的电路（因为需要上拉电阻，比专用芯片占用更多空间）。如果项目涉及高速通信（如 SPI 10MHz）、低温环境或者需要双向高低压转换，建议使用专用芯片。
