在电路分析领域，准确计算电路问题的前提是正确识别电路，明确各部分之间的连接关系。对于较复杂的电路，通常需要将原电路简化为等效电路，以此来方便后续的分析与计算。下面结合具体实例，为大家详细介绍十种复杂电路的分析方法。
　　特征识别法
　　串并联电路具有鲜明的特征。在串联电路中，电流不会分叉，各点电势会逐次降低；而在并联电路里，电流会分叉，各支路两端分别为等电势，两端之间的电压相等。依据串并联电路的这些特征来识别电路，是简化电路的一种基本方法。例如，对于图 1 所示的电路，设电流从 A 端流入，在 a 点分叉，b 点汇合后从 B 端流出。支路 a—R1—b 和 a—R2—R3 (R4)—b 各点电势逐次降低，且两条支路的 a、b 两点之间电压相等，由此可知 R3 和 R4 并联后与 R2 串联，再与 R1 并联，其等效电路如图 2 所示。
　　　　伸缩翻转法
　　在实验室连接电路时，无阻导线可进行延长、缩短、翻转等操作，或将一支路翻转到其他位置，但翻转时支路的两端需保持不动；导线也能从其所在节点上沿其他导线滑动，不过不能越过元件。这种操作方式为简化电路提供了一种方法，即伸缩翻转法。以图 3 为例，先将连接 a、c 节点的导线缩短，把连接 b、d 节点的导线伸长并翻转到 R3—C—R4 支路外边，得到图 4。接着把连接 a、c 节点的导线缩成一点，连接 b、d 节点的导线也缩成一点，并把 R5 连到节点 d 的导线伸长线上，形成图 5。从图中可以看出，R2、R3 与 R4 并联，再与 R1 和 R5 串联后接到电源上。
　　电流走向法

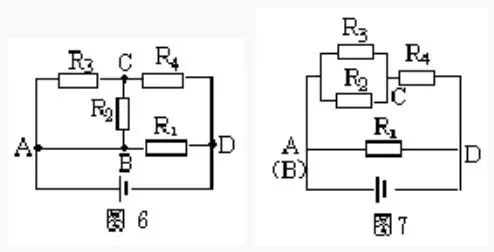

　　电流是分析电路的要素。从电源正极出发（对于无源电路，可假设电流从一端流入另一端流出），顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极。在这个过程中，凡是电流无分叉地依次流过的电阻为串联关系，凡是电流有分叉地分别流过的电阻为并联关系。例如，对于图 6 所示的电路，电流从电源正极流出经过 A 点后分为三路（AB 导线可缩为一点），经外电路巡行一周后由 D 点流入电源负极。路经 R1 直达 D 点，第二路经 R2 到达 C 点，第三路经 R3 也到达 C 点，显然 R2 和 R3 连接在 AC 两点之间，为并联关系。二、三路电流在 C 点汇合后经 R4 到达 D 点，由此可知 R2、R3 并联后与 R4 串联，再与 R1 并联，等效电路如图 7 所示。
　　　等电势法
　　在较为复杂的电路中，常常能够找到电势相等的点。我们可以把所有电势相等的点归结为一点，或者画在一条线段上。当两等势点之间存在非电源元件时，可以将其去掉而不考虑；当某条支路既无电源又无电流时，可取消这一支路。这种简化电路的方法被称为等电势法。例如，在图 8 中，已知 R1 = R2 = R3 = R4 = 2Ω ，求 A、B 两点间的总电阻。我们设想把 A、B 两点分别接到电源的正负极上进行分析，会发现 A、D 两点电势相等，B、C 两点电势也相等，分别画成两条线段。电阻 R1 接在 A、C 两点，实际上就是接在 A、B 两点；R2 接在 C、D 两点，也就是接在 B、A 两点；R3 接在 D、B 两点，同样是接在 A、B 两点，R4 也接在 A、B 两点，可见四个电阻都接在 A、B 两点之间，均为并联关系（图 9）。所以，A、B 两点间的总电阻为 3Ω。
　　支路节点法

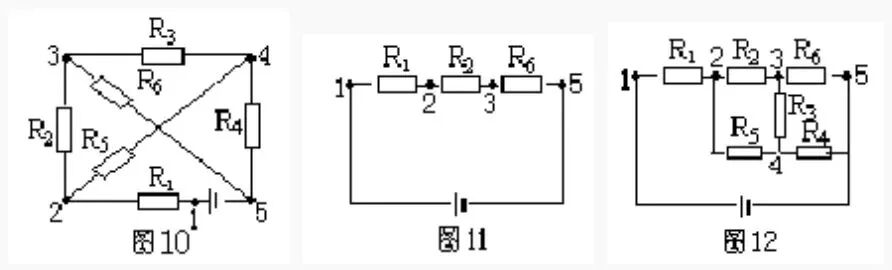

　　节点是电路中几条支路的汇合点。支路节点法是将各节点编号（约定：电源正极为第 1 节点，从电源正极到负极，按先后次序经过的节点分别为 1、2、3……），从第 1 节点开始的支路，向电源负极画。可能存在多条支路（规定：不同支路不能重复通过同一电阻）能到达电源负极，画图的原则是先画节点数少的支路，再画节点数多的支路。然后按照此原则，画出第 2 节点开始的支路，依此类推，将剩余的电阻按其两端的位置补画出来。例如，对于图 10 所示的电路，图中有 1、2、3、4、5 五个节点，按照支路节点法原则，从电源正极（第 1 节点）出来，节点数少的支路有两条：R1、R2、R5 支路和 R1、R5、R4 支路。我们取其中一条 R1、R2、R5 支路，画出如图 11。再由第 2 节点开始，有两条支路可达负极，一条是 R5、R4，节点数是 3，另一条是 R5、R3、R5，节点数是 4，且已有 R6 重复不可取。所以应再画出 R5、R4 支路，把剩余电阻 R3 画出，如图 12 所示。
　　　几何变形法

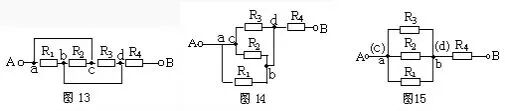

　　几何变形法是根据电路中的导线可以任意伸长、缩短、旋转或平移等特点，对给定的电路进行几何变形，从而进一步确定电路元件的连接关系，画出等效电路图。例如，对于图 13 的电路，使 ac 支路的导线缩短，电路进行几何变形可得图 14，再使 ac 缩为一点，bd 也缩为一点，能够明显地看出 R1、R2 和 R5 三者为并联关系，再与 R4 串联（图 15）。
　　　　撤去电阻法
　　根据串并联电路的特点，在串联电路中，撤去任何一个电阻，其他电阻将无电流通过，这表明这些电阻是串联连接；在并联电路中，撤去任何一个电阻，其他电阻仍有电流通过，说明这些电阻是并联连接。仍以图 13 为例，设电流由 A 端流入，B 端流出，先撤去 R2，由图 16 可知 R1、R3 有电流通过。再撤去电阻 R1，由图 17 可知 R2、R3 仍有电流通过。同理，撤去电阻 R3 时，R1、R2 也有电流通过。由并联电路的特点可知，R1、R2 和 R3 并联，再与 R4 串联。
　　　独立支路法
　　让电流从电源正极流出，在不重复经过同一元件的原则下，观察有几条路流回电源的负极，就有几条独立支路。未包含在独立支路内的剩余电阻按其两端的位置补上。应用这种方法时，选取独立支路要将导线包含进去。例如，对于图 18 的电路，有多种方案来选取独立支路。方案一：选取 A—R2—R3—C—B 为一条独立支路，A—R1—R5—B 为另一条独立支路，剩余电阻 R4 接在 D、C 之间，如图 19 所示。方案二：选取 A—R1—D—R4—C—B 为一条独立支路，再分别安排 R2、R3 和 R5 的位置，构成等效电路图 20。方案三：选取 A—R2—R3—C—R4—D—R5—B 为一条独立支路，再把 R1 接到 AD 之间，导线接在 C、B 之间，如图 21 所示。不过，方案三的结果仍无法直观判断电阻的串并联关系，所以选取独立支路时一定要将无阻导线包含进去。
　　　节点跨接法

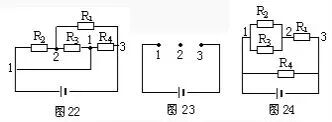

　　将已知电路中各节点编号，按电势由高到低的顺序依次用 1、2、3…… 数码标出来（接于电源正极的节点电势，接于电源负极的节点电势，等电势的节点用同一数码，并合并为一点）。然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。例如，对于图 22 所示的电路，节点编号如图 22 中所示。将 1、2、3 节点依次间隔地排列在一条直线上，如图 23。对照图 22，将 R1、R2、R3、R4 分别跨接在排列好的节点之间，其等效电路如图 24。
　　电表摘补法

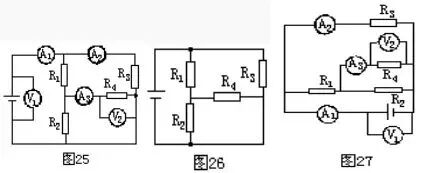

　　若复杂的电路接有电表，在不计电流表 A 和电压表 V 的内阻影响时，由于电流表内阻为零，可将其摘去并用一根无阻导线代替；由于电压表内阻极大，可将其摘去视为开路。用上述方法画出等效电路，搞清连接关系后，再把电表补到电路对应的位置上。例如，在图 25 的电路中，忽略电表内阻的影响，先将电流表摘去，用一根导线代替，再摘去电压表视为开路，得到图 26。然后根据图 25 把电流表和电压表补接到电路中的对应位置上，如图 27 所示。
　　　通过掌握这十种复杂电路分析方法，工程师们能够更加高效、准确地进行电路分析和设计，为电子设备的稳定运行提供有力保障。同时，这些方法也是资深工程师们在长期实践中总结出来的宝贵经验，值得广大电路爱好者深入学习和借鉴。
