在电子工程领域，开关电源的电路设计是一项关键且复杂的工作。本文将为大家详细分析开关电源的 9 个电路设计实例，帮助大家更好地理解和应用这些电路。

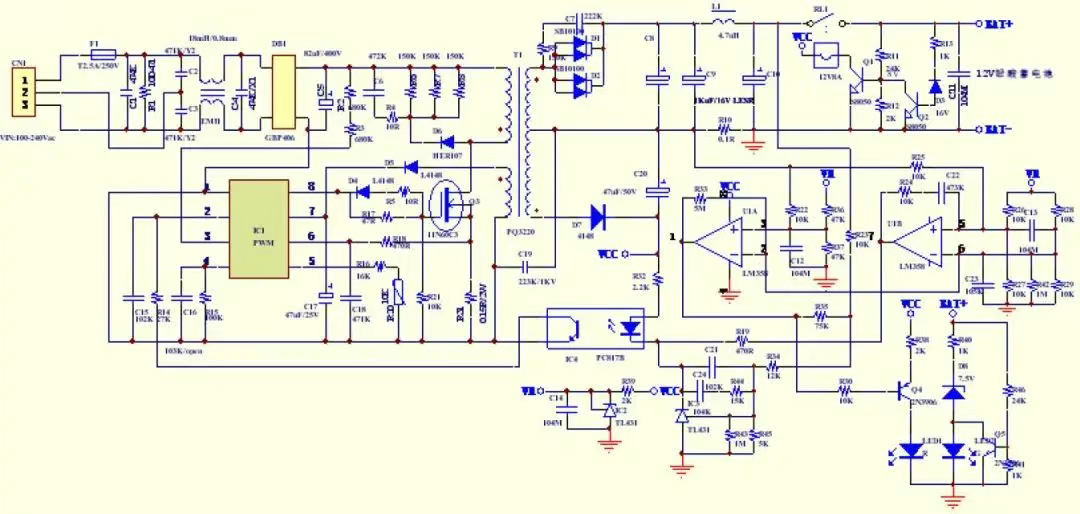

应用实例（1）：简单的三段式铅酸电池充电器控制电路

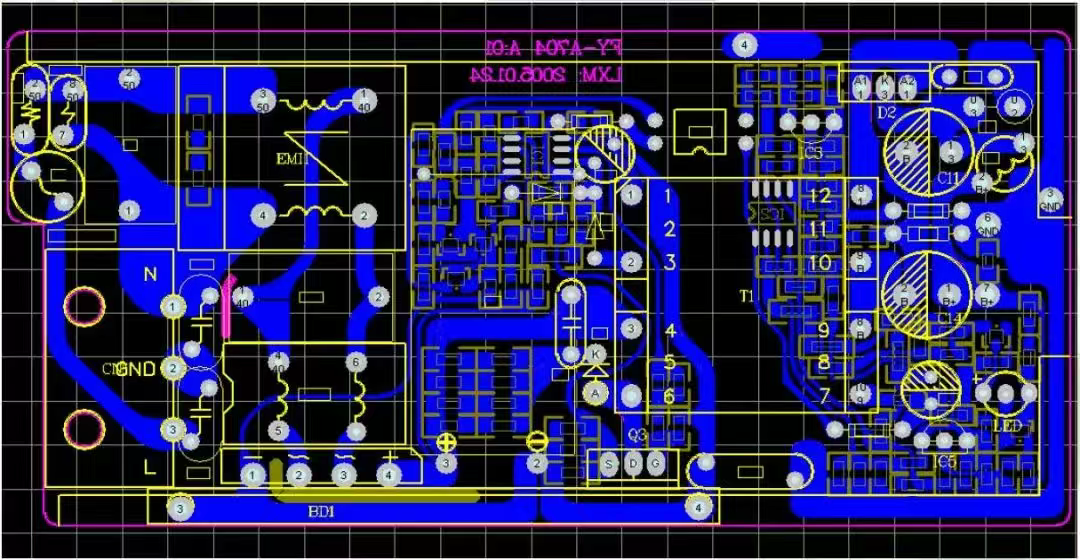

该 PCB 文件是依据特定原理（无继电器电路）设计的 12V/4A 简单三段式充电器。三段式充电模式通常包括恒流充电、恒压充电和浮充充电三个阶段，能够有效保护铅酸电池，延长其使用寿命。在实际应用中，这种充电器广泛应用于各种铅酸电池供电的设备，如电动车、UPS 等。

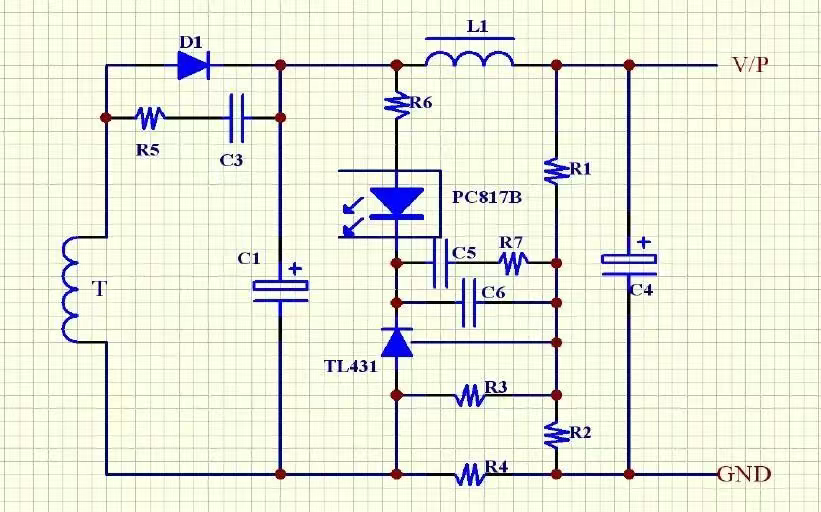

应用实例（2）：简单的单颗 TL431 限流恒压控制方法

当电流增大时，TL431 - 1 的电位被抬高，从而实现限流功能。同时，由于 R3 的存在对输出电压进行了补偿，基本上可以做到限流稳压功能一体，具有相对的成本优势。这种控制方法在小功率电源中应用较为广泛，能够在保证性能的前提下降低成本。

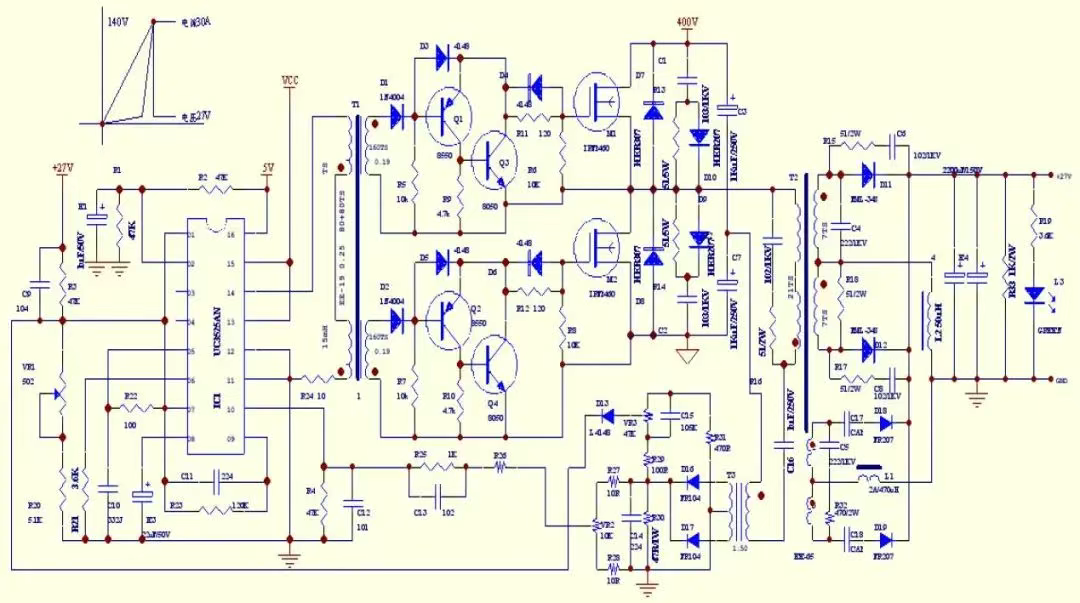

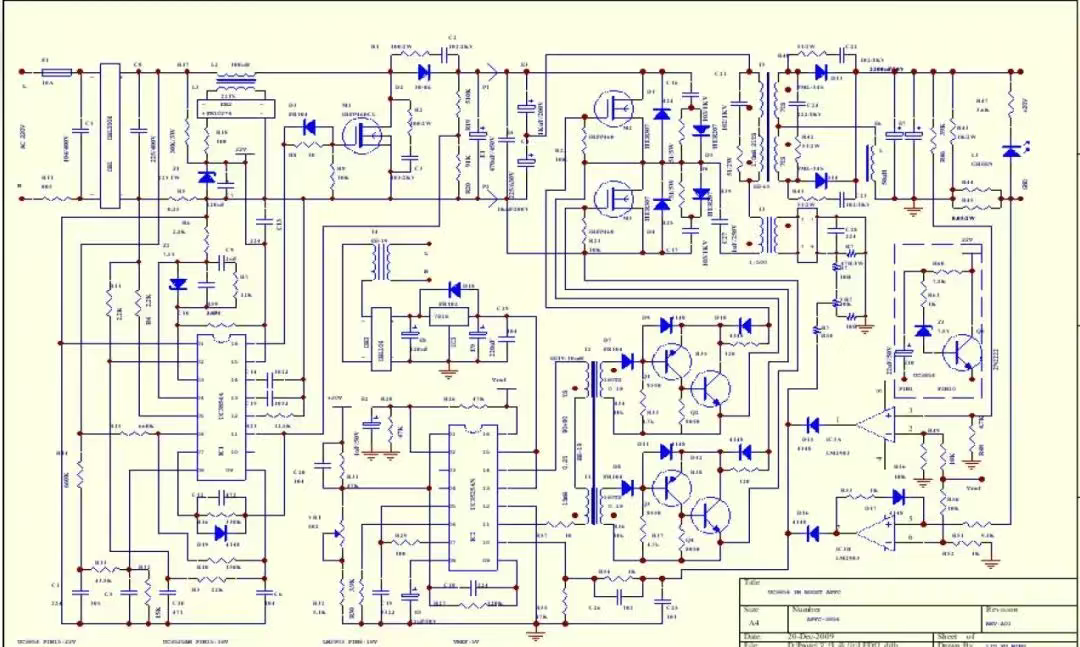

应用实例（3）：一种低压氙气灯电源启动电路

此电路是一个限制输出功率的半桥电路，利用电容限制电流的方法。通过调节 VR2 可以得到不同的启动电压值，调节 VR1 可以得到不同的输出电流，以匹配不同的低压氙气灯。该电路输出两个绕组，个主绕组能提供 27V 30A 的功率，第二个绕组能提供 140V 启动电压，并通过串联电容限制启动电流。这种电路有效解决了氙气灯同步启动的问题，实现自然同步比软件控制更为可靠。在汽车大灯、舞台灯光等领域，低压氙气灯有着广泛的应用，因此这种启动电路也具有重要的实用价值。

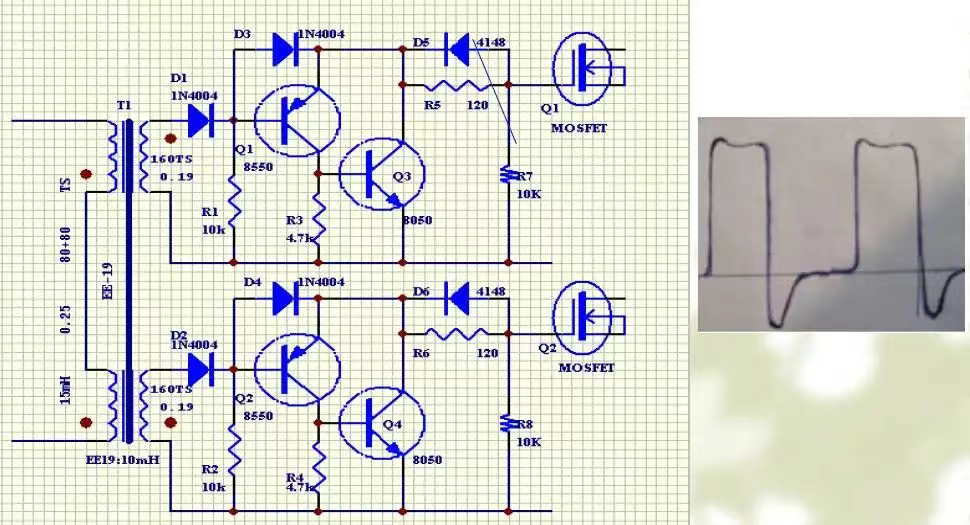

应用实例（4）：一种波形比较理想的变压器隔离驱动电路

这种电路能够提供较为理想的波形，在一些对波形质量要求较高的场合，如通信设备、精密仪器等，具有重要的应用价值。变压器隔离驱动电路可以有效隔离输入和输出，提高电路的安全性和稳定性。

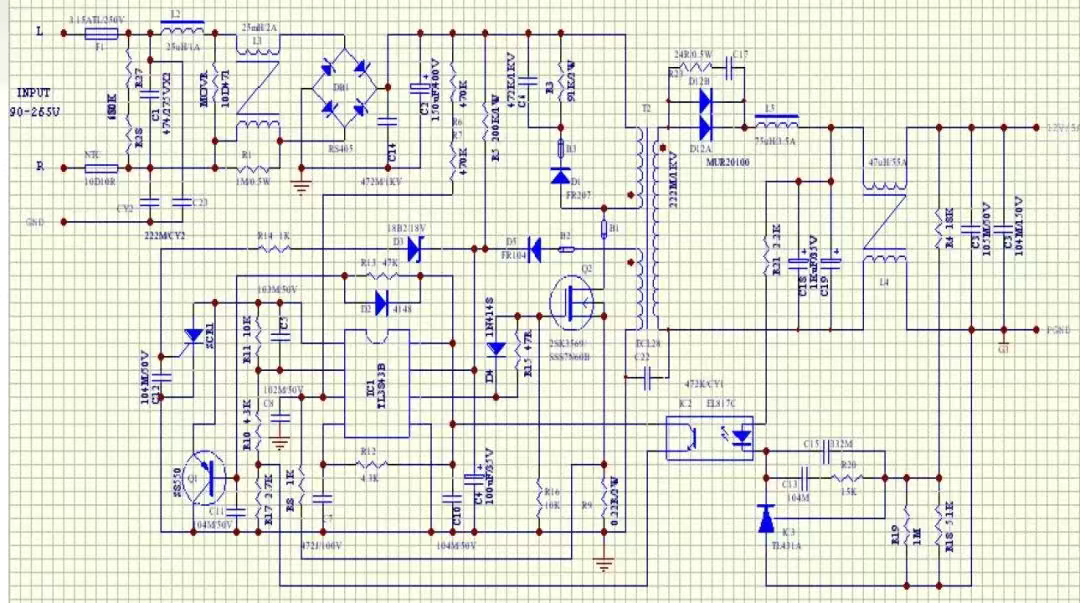

应用实例（5）：偏小变压器反激开关电源设计之参考建议

本是 EC - 2828 变压器全电压输入，输出功率 60W。对于偏小磁芯变压器的设计，存在磁芯 Ae 面积偏小、初级圈数偏多的问题。可以适当提高工作频率，如本工作频率在 70KHz - 75KHz，以改善初次级的耦合。同时，VCC 绕组线径要小，初级与次级主绕组应相邻绕制，以提高耦合效果。在变压器绕制时，将干扰的绕组绕在里层，可有效抑制干扰。这种设计方法在一些空间受限的电源设计中具有重要的参考价值。

应用实例（6）：一种反激双路输出相对稳定的解决方案

这种电路一般应用于小功率电源。为确保两个绕组的交叉调整率更好，通常设 5V 为采样反馈端，避免双路采样导致交叉调整率变差。反馈光耦供电用 12V 供电，且取样点在后级滤波电感前面更好，有利于动态响应和调整率的平衡控制。12V 绕组应靠近初级绕组，以减小电压变化比例。这种设计方法可以将误差控制在 ±5% 范围内，在小功率多输出电源设计中具有一定的参考价值。

应用实例（7）：应用于功放的正负输出电源欠压式短路电压保护控制电路

该电路由 Q1 构成正电压欠压式短路保护电路，当正电压短路时，电压降低使 Q1 导通，送出保护信号；由 Q2 构成负电压欠压式短路保护电路，当负电压短路时，电压升高使 Q2 截止，通过 D2 送出保护信号。Q3 作为保护的指示灯驱动电路。在实际应用中，需要对供电的 VCC 进行延时处理，避免开机时误触发保护信号。如果需要锁死保护状态，可以用输出保护信号驱动一个由三极管构成的可控硅锁死电路。这种保护电路在功放电源中能够有效保护设备，防止短路故障对设备造成损坏。

应用实例（8）：用 LM358 实现 LED 输出端限流稳压 PWM 调光控制

此例将 PWM 信号直接加在电流采样信号上，通过调节 PWM 的宽度来调制过电流保护信号的时间，从而实现调节限制电流的功能。需要注意的是，PWM 需要倒相输入，即占空比越小，LED 上施加的电流越大；占空比越大，LED 电流越小。这种调光控制方法在 LED 照明领域应用广泛，能够实现对 LED 亮度的控制。

应用实例（9）：一款带功率因数补偿的 50W LED 驱动电路

功率因数补偿能够提高电源的效率，减少对电网的谐波污染。这款 50W LED 驱动电路具有功率因数补偿功能，适用于各种 LED 照明设备。在实际应用中，能够有效降低能源消耗，提高照明系统的性能。
