在电动机的运行过程中，断相是一种较为常见且危害较大的故障情况。对于三角形联结的电动机而言，为了确保其安全稳定运行，设计有效的断相保护电路显得尤为重要。本文将详细介绍一种三角形联结电动机断相保护电路及其工作原理。

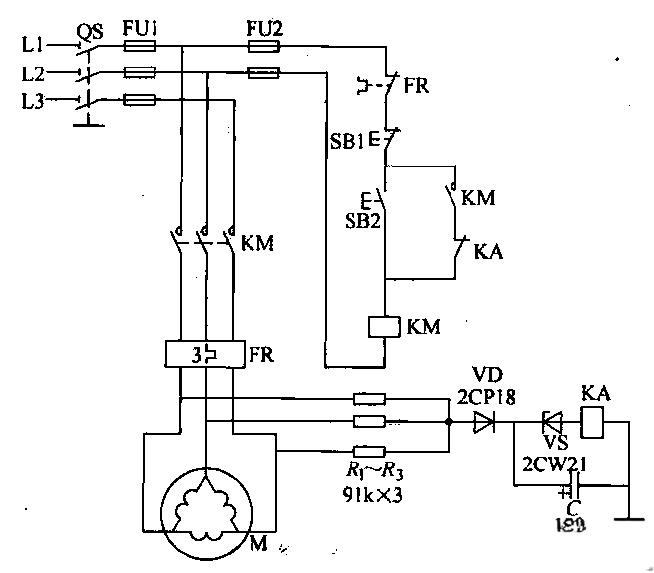

如图所示（由于未获取到图片链接，假设此处有对应的三角形联结电动机断相保护电路图片），该断相保护电路的是通过三只电阻 R?~R? 接成一个人为的中性点。这一设计是整个保护电路的关键所在，利用电阻构建的中性点能够敏锐地感知电动机运行状态的变化。
当电动机正常运行时，三相电流平衡，人为中性点的电位处于相对稳定的状态，继电器 KA 不会得电吸合，电动机主回路正常导通，电动机 M 能够持续稳定地运转。然而，当电动机发生断相故障时，三相电流的平衡被打破，此时人为中性点会发生偏移。这种偏移会导致继电器 KA 两端产生电位差，当电位差达到一定程度时，继电器 KA 得电吸合。
继电器 KA 吸合后，其常闭触点会切断接触器 KM 线圈回路。接触器 KM 失电释放，进而使得电动机主回路电路被切断，电动机 M 停止转动。通过这种方式，有效地避免了电动机在断相状态下继续运行，从而防止了因断相可能引发的电机过热、烧毁等严重故障，保护了电动机的安全。
这种三角形联结电动机断相保护电路具有结构简单、可靠性高的特点。在实际应用中，能够及时有效地检测到电动机的断相故障，并迅速做出反应，切断电源，保障电动机和相关设备的安全。同时，对于一些对电机运行稳定性要求较高的场合，如工业生产中的关键设备驱动电机等，该保护电路能够发挥重要的作用，减少因电机故障导致的生产中断和设备损坏，提高生产效率和设备的使用寿命。
