在电子电路设计领域，输出可变 PWM 转 0~5V、4~20mA 的兼容设计备受关注。近期，一款具有高精度、低漂移且经过大批量生产验证的稳定电路引发了业内的兴趣。下面，我们将对该电路进行详细分析。

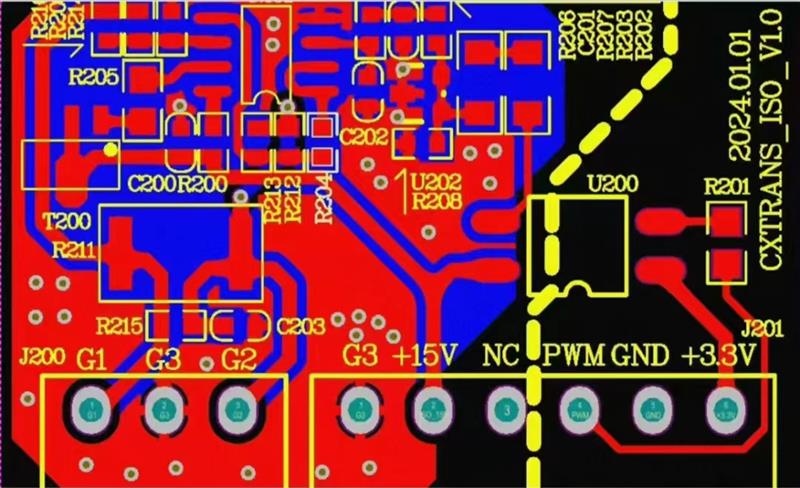

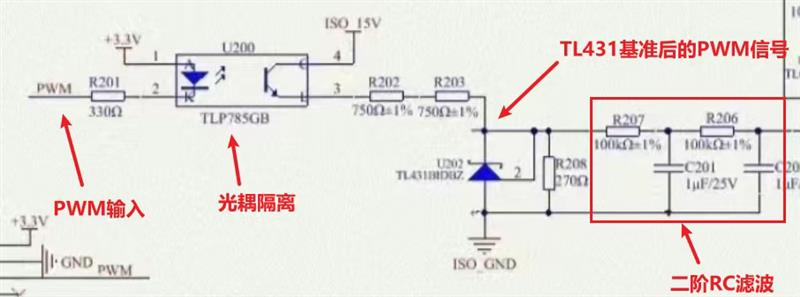

该电路的输入部分包括左边的 PWM、GND 以及 3.3V。通过光耦和 431 的协同作用，将 PWM 信号转化为隔离基准后的 2.5V 的 PWM 波。这一隔离过程至关重要，它能有效减少外界干扰，提高电路的稳定性。随后，经过二阶 RC 滤波，将 PWM 波转化为 0~2.5V 的直流电压，为后级的运算放大器提供稳定的输入。

基准后的 PWM 经过二阶 RC 滤波后，输出电压遵循公式 Vref*D（其中 Vref 为 431 基准电压，D 为 PWM 占空比）。为了减小输出阻抗，经过一个电压跟随器进行阻抗变换，然后将信号接入后级的电流源电路。

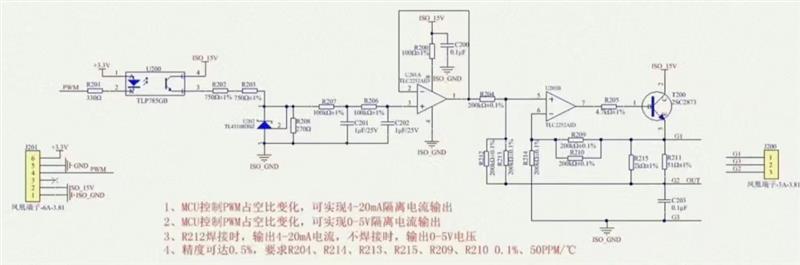

后级采用了 howland 电流源拓扑，并使用三极管进行扩流。由于运放输出电流有限，三极管的加入能够满足电路对大电流输出的需求。在电流输出模式下，将 4 - 20mA 的负载电阻接到 Rload 处。通过仿真可知，输出电流公式为 Iload = VIN/2*50Ω。例如，当输入电压为 1V 时，输出电流约为 10mA。

在电压输出方面，电路存在一个关键的设计点：R212 焊接时，输出 4 - 20mA 电流；不焊接时，输出 0 - 5V 电压。在仿真中去掉 R212，在负载电阻很大的情况下，输出电压基本为 3*VIN。例如，输入电压为 1V 时，输出电压为 3V。由于 R211//R215 很小，RLoad 很大，在推导过程中可忽略相关因素。

总体而言，该电路设计在精度要求不高的情况下具有较高的实用性。其 0~5V 和 4~20mA 的兼容设计为实际应用提供了更多的灵活性，但在 0~5V 输出时，需要注意负载电阻不能太小，以确保电路的正常工作。这一设计在工业自动化、传感器信号处理等领域具有广阔的应用前景。
