在电子测量领域，直流电阻的测量是一项基础且重要的工作。而直流电阻测量电路则是实现准确测量的关键。下面，我们将详细探讨直流电阻测量电路的相关内容。

电路组成与工作原理

当转换开关置于电阻测量档时，直流电阻测量电路开始工作。以 500 型万用表的欧姆档为例，它采用分压式调零电阻器。在 ×1～×10k 各档中，欧姆中心值分别为 10Ω、100Ω、1kΩ、10kΩ、100kΩ。
对于 ×1 档，欧姆分流电阻为 9.4Ω，再加上电池内阻约为 1Ω，同时考虑与其他电路的并联情况，该档的有效内阻为 10Ω，所以欧姆中心值也是 10Ω。这是因为在这个档位下，通过合理设置分流电阻和考虑电池内阻等因素，使得电路能够在特定的电阻值下达到平衡，从而实现准确测量。
而 ×10k 高阻档则有所不同。其电池电压为 1.5V + 9V，同时去掉了分流电阻，并串联一个 85.2kΩ 的电阻，因此中心阻值为 100kΩ。在高阻测量时，提高电池电压可以提供足够的能量来驱动电流通过高阻值的电阻，从而保证测量的准确性。同时，去掉分流电阻和串联特定阻值的电阻，也是为了适应高阻测量的需求，调整电路的灵敏度和测量范围。

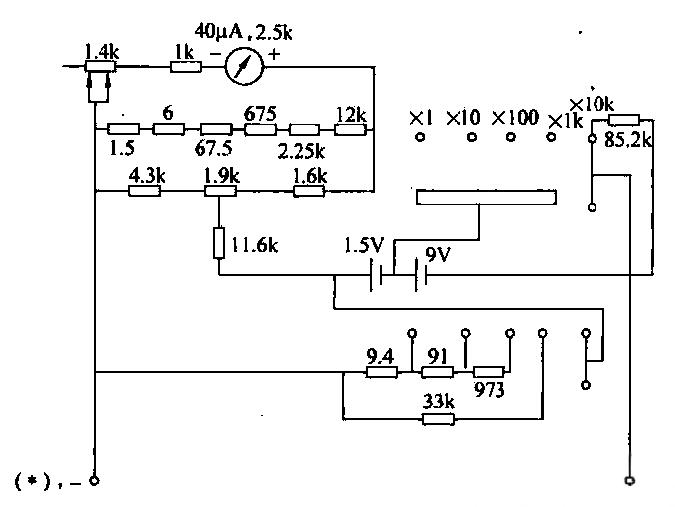

图 1：直流电阻测量电路

提高表头灵敏度的措施

由上述分析可以看出，随着欧姆量程的提高，为使表头灵敏度不受影响，采用了提高电池电压和线路灵敏度双重措施。
在低量程时，较低的电池电压和合适的分流电阻设置能够满足测量需求。但当量程提高到高阻档时，仅仅依靠原有的电路参数无法保证测量的准确性和表头的灵敏度。因此，提高电池电压可以增加电路中的电流，使得表头能够更准确地反映电阻值的变化。同时，通过调整线路中的电阻参数，如去掉分流电阻、串联特定阻值的电阻等，也可以提高线路的灵敏度，从而进一步提高测量的精度。

实际应用与意义

直流电阻测量电路在电子设备的生产、调试和维护中具有广泛的应用。例如，在电路板的检测中，通过测量电阻值可以判断电路是否存在短路、断路等故障；在电子元件的筛选中，准确测量电阻值可以确保元件的性能符合要求。
此外，了解直流电阻测量电路的工作原理和特性，对于电子工程师和技术人员来说也具有重要意义。他们可以根据实际需求，设计和优化测量电路，提高测量的准确性和可靠性，从而为电子设备的性能提升提供保障。
