在电子电路设计领域，方波发生器是一种常见且重要的电路模块，而运算放大器（运放）在其中发挥着关键作用。本文将详细介绍如何使用运算放大器来设计方波发生器。

　　首先，我们需要了解比较器原理。在运算放大器中，当输入正端（V+）电压高于负端（V-）时，输出为高电平；反之，当输入正端（V+）电压低于负端（V-）时，输出为低电平。这一原理是方波发生器设计的基础。

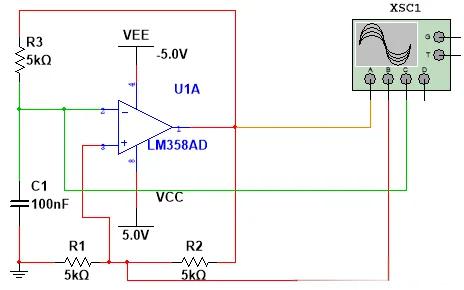

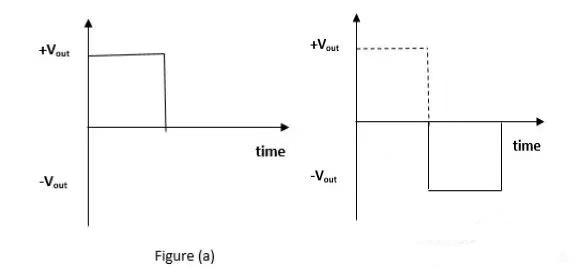

　　为了设计方波发生器，我们需要一些基本的电子元件，包括电容器、电阻器、运算放大器和电源。具体的电路设计图展示了这些元件的连接方式。电容器和电阻器连接到运算放大器的反相端，电阻器 R1 和 R2 连接到运算放大器的非反相端。　　理想情况下，当没有输入电压（Vin = 0 V）时，输出电压（Vout）应为零。但在实际应用中，我们会得到一些非零输出。电阻器 R1 和 R2 形成分压器网络。如果初始输出电压非零，我们将得到 Vb 两端的电压。这样，在同相端和反相端就会得到一个正输入，然后输出被增益放大并达到输出电压，从而得到方波的一半，如下图所示。

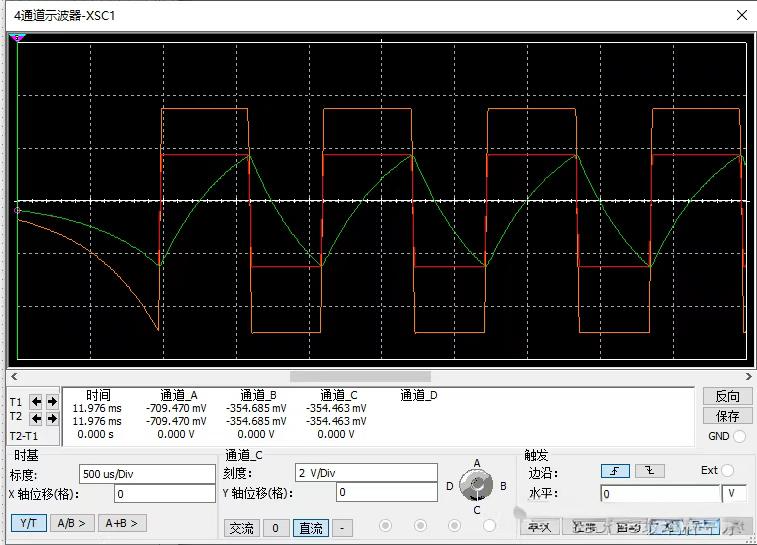

　　当反相端有非零输入时，电容器开始充电。它将持续充电，直到其电压大于 Vb。一旦 Vc 大于 Vb（Vc > Vb），反相输入变得大于同相输入，因此运算放大器输出切换到负电压并被放大直到 (–Vout) max。这样就得到了方波的负半部分，如下图所示。这就是运算放大器作为方波发生器的工作过程。

　　通过上述步骤，我们可以使用运算放大器设计出一个方波发生器。这种设计方法在许多电子设备中都有广泛的应用，如信号发生器、定时器等。在实际设计过程中，我们还需要考虑元件的参数选择、电路的稳定性等因素，以确保方波发生器能够正常工作。
