电动剃须刀充电电路修复全攻略:多种方案解析

出处:网络整理时间:2025-07-16
  电动剃须刀是许多人不可或缺的个人护理工具。然而,当电动剃须刀里面的充电电路坏掉时,该如何进行修复呢?本文将为你详细介绍电动剃须刀充电电路的修复方法,提供多种可行的解决方案。
  此次需要修复的电动剃须刀,其电池是 1.2V 300mAH 镍镉电池 2 节串联。为了更好地理解和设计充电电路,我们先来看看两个品牌剃须刀的电路图。  飞科剃须刀的电路

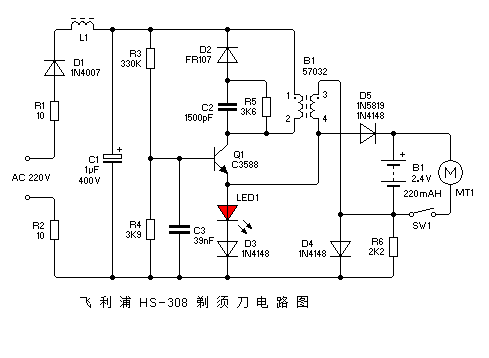

  飞科剃须刀的充电电路有其独特的设计特点,通过对其电路的分析,可以为我们的修复工作提供一定的参考。  飞利浦剃须刀电路图

  飞利浦剃须刀的充电电路具有充满自停功能。当电池充满后,电压升高,会抬高三极管的发射极电压,使电路停止振荡,同时 LED 熄灭。这种设计能够有效保护电池,延长其使用寿命。
  修复方案  电容限流方案

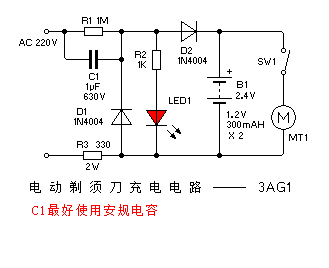

  如果剃须刀的外壳绝缘较好,可以采用电容限流的方法给电池充电。
  使用 1uF 电容限流,通过半波整流给电池充电。R1 的阻值可在 510K 至 1M 间选取,R3 用 2W 的功率电阻,阻值在 220 到 330 欧间均可。这种方案的优点是电路相对简单,但需要注意电容的耐压和电阻的功率选择。  全波整流电路方案

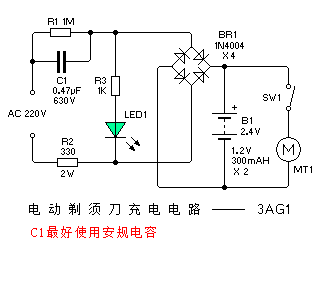

  由于 1uF 的高耐压电容体积一般较大,我们可以用 0.47uF 的电容限流,使用全波整流电路。
  同时,全波整流电路里发光管还有另一种接法。
  发光管的位置变化主要是为了方便内部接线。因为剃须刀内部空间有限,零件布置需要就近连接,所以可以根据自己的实际情况选择合适的接法。  USB 外接电源充电方案

  使用两节电池的电动剃须刀,其内部空间估计不会太大。在这种情况下,可以考虑使用 USB 插座外接电源充电,手机充电器或电脑的 USB 都可以给剃须刀充电。内部使用贴片三极管做一个简易的限流电路。
  这种方案的优点是方便快捷,无需额外的电源适配器,但需要确保 USB 接口的稳定性和贴片三极管的限流效果。
  小型开关电源方案
  如果剃须刀内部空间较大,可以做一个小型开关电源。与电容限流方式相比,开关电源的安全性要好一些。
  不过,自己绕制高频变压器比较麻烦。早期手机充电器里的变压器如果体积较小,可以代用。开关电源能够提供更稳定的充电电压和电流,对电池的保护更好,但制作过程相对复杂。
