电子技术的发展历程中,电子管曾占据着重要地位,而微型电子管 6C6B 作为电子管家族中的独特一员,有着其自身的特点和广泛的应用。2017 年 10 月 31 日相关资料显示,微型电子管 6C6B 也被称为超小型电子管或 “毛毛管”,它直径仅 8mm,高 33mm,重量约 2g。因其体积小、重量轻的显著特点,在诸多领域发挥着重要作用。
微型电子管 6C6B 广泛应用于氢气球气象探空仪中携带的微波发射机。气象探空仪能探测高空的温度、湿度等气象资料数据,而 6C6B 可将这些数据转化为微波讯号发送回地面。地面雷达站接收并处理这些讯号,还原出所探测到的气象资料数据,为天气预报提供关键依据。此外,用 6C6B 制作小型音响也具有独特优势,其体积小、重量轻且耗电少,既可以使用交流供电,也能采用直流供电,非常便于在移动场合使用,因此受到胆机爱好者的青睐。
下面介绍一些 6C6B 的应用举例:

- 双声道单管放大器
- 图 1 为单管立体声小功率放大器在这个放大器中,V1、V2 分别担任左、右声道放大,并分别从输出变压器 B1、B2 输出 100mw 音频功率,推动一对 32Ω 的立体声耳机 Rj 放音。其电源采用直流电源供电,甲电 Ea 为一只 6V 10Ah 的铅酸蓄电池,用于为灯丝供电;乙电 Eb 为 34 只 3.6V 2.6Ah 锂电池串接成 122V,为屏极供电。充电后可连续放音 24 小时。
- 阴极输出放大器

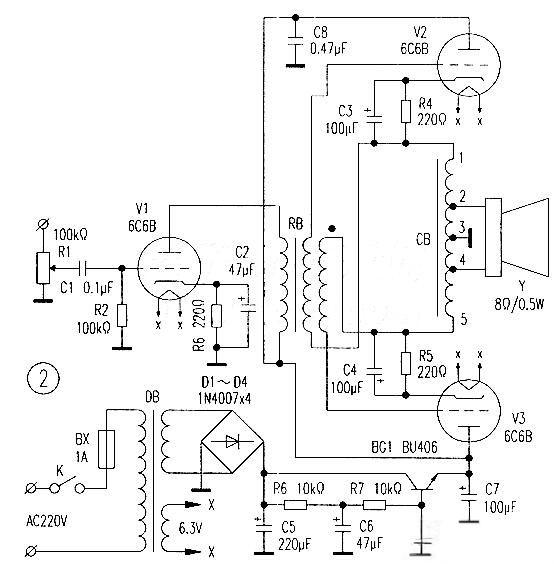

图 2 是采用 3 只 6C6B 组成的小功率放大器。其中 V1 担任电压放大,V2、V3 为阴极输出器构成的推挽电路。音频讯号电压从 V1 栅极输入,经 V1 放大后从其屏极输出音频电流。该音频电流经输入变压器 RB 初级绕组,在次级两个绕组上感应出两个音频电压,分别加到 V2、V3 管的栅极。这两个电压大小相等、方向相反,实现了倒相。经 V2、V3 作推挽放大后,从接在阴极电路中的输出变压器 CB 输出 0.4w 的音频功率,推动喇叭 Y 发音,这里的 Y 是一只 8Ω 0.5W 的电脑小音箱。
- 输出变压器 CB 绕成自耦变压器,喇叭可直接从电子管回路中吸取音频功率,放音效果更好,效率更高。输入变压器次级绕组采用由两个独立绕组分别接两功放管阴极与栅极的交连方式,避免了从输出变压器的初级绕组向功放管栅极引入强烈的负回授而使输出功率剧烈减小的弊端。栅极负偏压分别从阴极电阻 R4、R5 上取得,并由次级绕组两个线圈分别输送至各自推挽管栅极,音频讯号则由 C3、C4 旁路。
电源 AC220V 由电源开关 K、保险 BX 引入电源变压器 DB 初级,次级 6.3V 点燃灯丝。高压绕组 130V 交流电压经 D1 - D4 整流,电阻 R6、R7,电容 C5、C6、C7、C8、三极管 BG1、稳压管 W1 作电子滤波,稳压后输出 120v 电压供给电子管屏极。由于该管工作电压( + 120V)较低,仅为 Fu - 7 电子管( + 600V)的 1/5,若同质量的阳离子从屏极飞出,打到阴极表面的动能仅为 Fu - 7 管的 1/25,对阴极产生的损伤微不足道,对电子管的使用寿命几乎无影响。因此,在采用半导体二极管整流电路供电时,勿须考虑增加高压延时供电保护电路。
接下来介绍变压器的制作:
- 输出变压器 B1,B2(图 1)制作:初级用 φ0.1mm 漆包线绕 2240 匝,次级用 φ0.16mm 漆包线绕 180 匝。铁心舌宽 1.5cm,叠厚 2.0cm,采用 EI 型硅钢片,铁心顺插,在碰隙处垫一层厚 0.1mm 的电缆纸。
- 输入变压器 RB(图 2)制作:初级用 φ0.1mm 漆包线绕 2500 匝,次级用 φ0.1mm 漆包线双线并绕 1250 匝,并按图 2 所示的方法接入电路。铁心舌宽 1.5cm,叠厚 2.0cm,EI 型硅钢片,铁心顺插,在磁隙处垫厚 0.1mm 电缆纸。
- 输出变压器 CB(图 2)制作:绕组 1 - 2 用 φ0.1mm 漆包线绕 1050 匝,绕组 2 - 3 用 φ0.25mm 漆包线绕 90 匝,绕组 3 - 4 用 φ0.25mm 漆包线绕 90 匝,绕组 4 - 5 用 φ0.1mm 漆包线绕 10500 匝。按图 3 所示接入电路。铁心舌宽 1.5cm,叠厚 2.5cm,EI 型硅钢片,铁心对插。
- 电源变压器 DB 的制作:初级绕组用 φ0.13mm 漆包线绕 2640 匝,次级高压绕组用 φ0.13mm 漆包线绕 1560 匝,灯丝绕组用 φ0.69mm 漆包线绕 80 匝。铁心舌宽 2.0cm,叠厚 2.4cm,EI 型硅钢片。
来看一下电子管 6C6B 的特性:
- 一般应用值:它是旁热式阴极三极管,用途包括低频电压放大及高频振荡。灯丝电压 fU = 6.3v,灯丝电流 If = 0.2A,阳极电压 Ua = 120V,阳极电流 Ia = 9mA ± 2mA,阴极电阻 Rk = 220Ω,放大系数 u = 25,跨导 s = 4mA - 6.3mA/v。
- 极限应用值:灯丝电压 Ufmax = 6.9V,灯丝电压 Umin = 5.7v,阳极电压 Umax = 250V,灯丝与阴极间的耐压 Ufk = 150V,栅极电阻 Rg = 1MΩ,工作频率 fmax = 500MHz。
