电子设备的应用中，常常需要将 220V 的交流电转换为特定的低电压直流电。下面将详细介绍一种 220V 交流转 DC 低电压电路的设计方案。
本次设计旨在运用模拟电路的相关知识，把 220V 的交流电转化为指定电压的直流电。通过合理的电路设计和元件选择，实现这一电压转换过程。
将 220V 交流电转化为直流电通常有两种常用方法。
- 变压器方案：利用变压器实现从高电压到低电压的转换。当交流电通过主绕组时，根据电磁感应原理，在次级绕组会产生所需的较低电压，然后通过整流器将交流电转换为直流电。此方法适用于需要较小功率输出的应用场景。
- 开关电源方案：这是一种将高电压交流电转换为低电压直流电的高效率方案。它借助开关器件（如 MOSFET）和变压器来实现电压转换。交流电先经过整流器转换为直流电，再通过开关器件进行调节和筛选，以获得所需的输出电压和电流。该方案适用于需要较高功率输出和更高效率的应用。
由于开关电源方案的设计相对复杂，本次设计选用变压器方案，以下是具体的设计思路和电路分析。
- 变压器电路

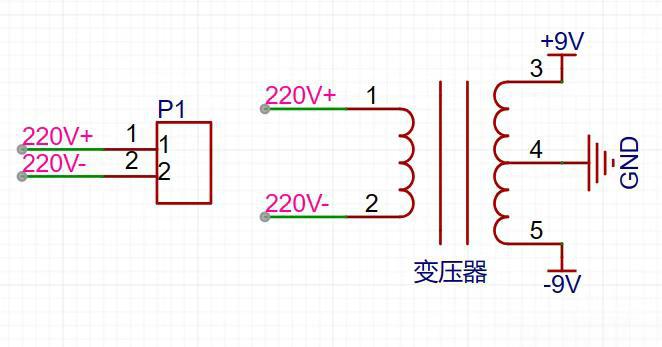

2.在高中物理中我们学习过电磁感应原理，当两个靠近的导体中，一个导体的电流发生变化时，会引起另一个导体的电流变化。变压器正是运用了这一原理，在变压器的原边接入 220V 的交流电，副边会产生变压后的电压。通过控制原边与副边线圈的匝数比，可以控制副边上的电压。本次设计使用的变压器能够产生正负 9V 的交流电压。不同的变压器产生的电压可能不同，但基本原理是一致的。
3.交流转直流电路

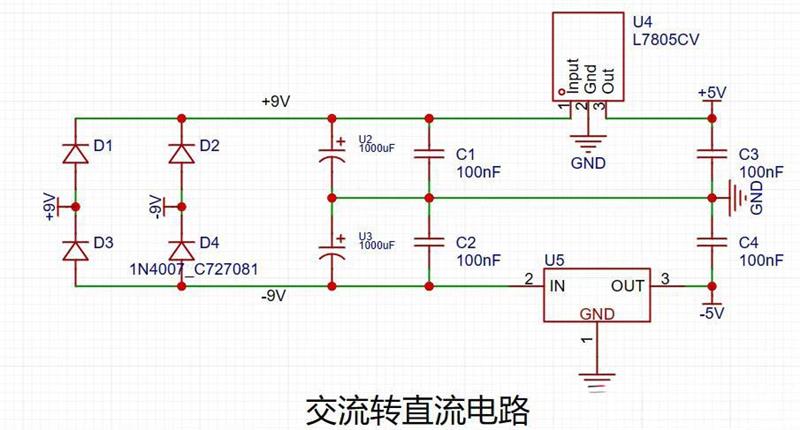

- 经过变压器后的电压是一个频率为 50Hz 的交流信号，其波形为正弦波。可以采用全波整流的方式将其转换为直流电压。在该电路中，前级由四个整流二极管构成全波整流桥。当电压处于正半周期时，D1 和 D4 导通；当电压处于负半周期时，D2 和 D3 导通。经过整流桥后的电压为 + 9V 和 - 9V。U2 和 U3 为前级滤波电容，其作用是使输出的电压更加平滑。U4（7805）和 U5（7905）为对应的 LDO 稳压芯片，用于输出指定的 5V 和 - 5V 电压。
- 3.3V 电源

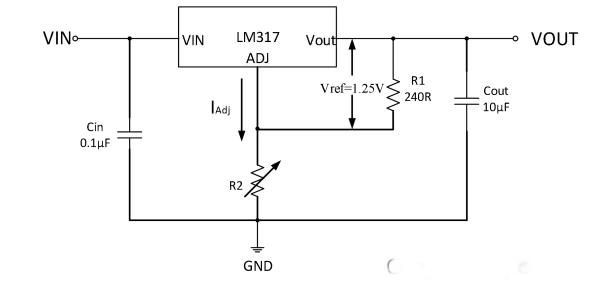

这里使用的芯片是 LM317。LM317 器件是一种可调的三端正压稳压器，能够在 1.25V 至 37V 的输出电压范围内提供超过 1.5A 的输出。本次设计采用的是 TO220 封装的 LM317 芯片。其典型运用电路中，Vout 可由特定公式计算得出。在该公式中，Iadj 的电流很小，在 100uA 以内，因此对应项对于 Vout 的影响很小，在对计算结果要求不是非常时可忽略不计。Vout 与 ADJ 端口的电压为固定值 1.25V，通过计算也可以得出上述计算公式。
- 接口电路
接口电路的设计能够让我们更方便地使用电源，为其他电路供电。它起到了连接电源和负载的桥梁作用，确保电源能够稳定地为其他电路提供所需的电能。
在进行 PCB 设计时，需要注意
电源线要加粗，以使其能够承受更大的电流。这样可以减少电源线的电阻，降低功率损耗，提高电源的稳定性和可靠性。由于在立创 eda 里面没有找到所需的变压器，所以变压器的模型是自己绘制的，因此这里没有完整的 3D 模型。
为了验证设计的可行性，进行了实践检验。自己焊接了一版电路，线路和原理图保持一致，从实践结果来看，该设计基本成功。这里补充一下变压器的使用方法：一般是直接在某宝上下单购买变压器，常见的变压器有 20V 转单 9V / 双 9V 的（其他电压也是类似情况）。转单 9V 的变压器只需要区分原边和副边即可，没有正反之分；双 9V 的变压器，有两根线的一端是原边，三根线的是副边，中间那根是 GND 线，需要与后面的电路系统共地，另外两根线没有正负之分。
