在电子电路领域，4 - 20mA 电流信号采样电路是一种被广泛应用的信号处理方式，它能够将电流信号转化为便于处理和分析的电压信号。然而，在实际的电路应用过程中，可能会出现一些意想不到的问题。

近期，在对一个 4 - 20mA 电流信号进行采样处理时，就遇到了一个较为棘手的情况。该电流信号的调理电路有着特定的设计，输入电流与输出电压之间存在着明确的关系。但在实际操作中发现，当输入电流处于 4 - 7.93mA 这个区间时，尽管运放 2 脚的电压为 0.954V，Vout 却恒定为 0.652V，这直接导致检测到的电流值始终对应 7.93mA，出现了明显的检测偏差。

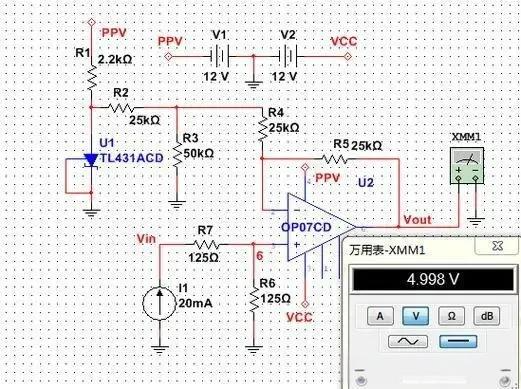

为了找出问题的根源，进行了一系列的排查工作。首先，在 icircuit 中对调理电路进行了模拟。模拟结果显示，电路的表现与理论设计完全一致，这就初步排除了理论设计方面存在问题的可能性。接着，在实际的硬件电路中进行测试，当输入电流在 4 - 7.93mA 范围内时，运放 3 脚的电压为 IinxR31，运放 2 脚的电压依然保持 0.954V，

而 Vout 还是稳定在 0.652V。考虑到输入偏置电流可能会对电路产生影响，尝试调整 R30 为 750Ω 电阻，但经过测试发现，运放 2 脚的电压和 Vout 均未发生改变，这就排除了输入偏置电流的影响。

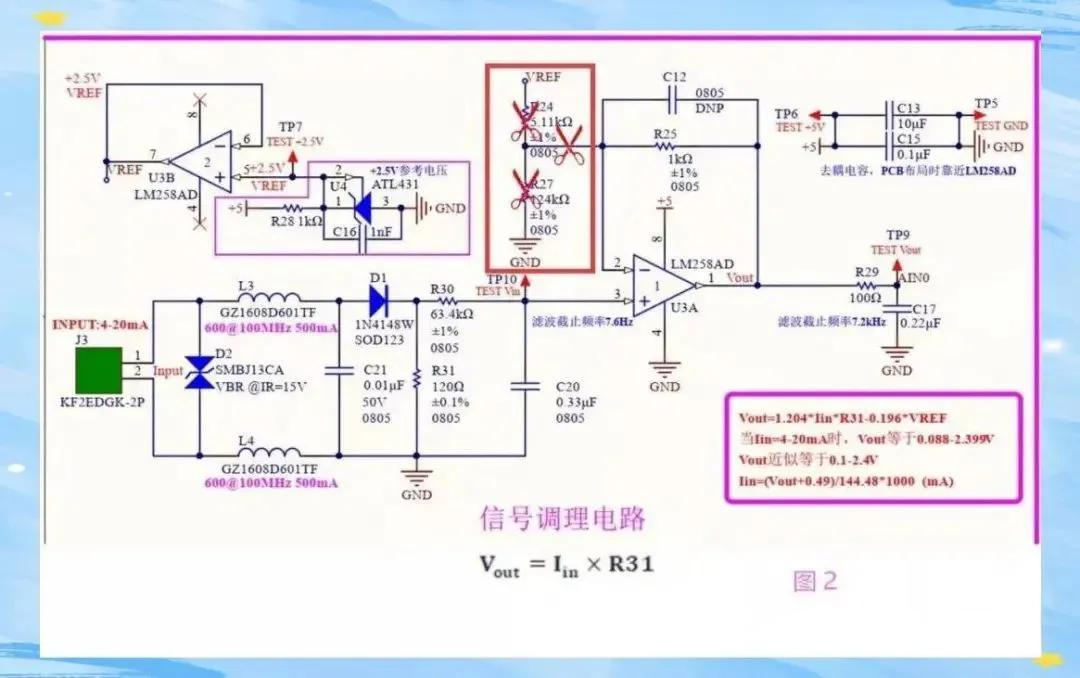

之后，将调理电路中的 R24 和 R27 断开，把电路转变为电压跟随电路。此时，输入电流与输出电压的关系符合调理电路的理论设计，即 Vout 等于 Iin 乘以 R31。然而，在原本的调理电路（图 1 所示）中，当输入电流在 4 - 7.93mA 时，Vout 始终为 0.652V，检测值始终对应 7.93mA 的问题依旧存在。目前，相关人员仍在深入分析和探寻该问题的根源，希望能够尽快解决这一电路故障，确保 4 - 20mA 电流信号采样电路能够正常、准确地工作。
