在当今科技飞速发展的时代，变频空调凭借其高效节能、舒适度高等优点，在市场上得到了广泛的应用。随着变频空调的不断发展，其保护电路也日益完善。下面将详细介绍变频空调的三种重要保护电路。
种是电压检测电路。在变频空调运行过程中，交流 220V 电压的稳定性至关重要。如果交流 220V 电压过高，那么直流 + 300V 电压也会随之过高，这极易导致功率模块、主板等关键部件过热损坏；而电压过低时，空调则无法达到制冷要求。为了避免这些问题，变频空调设有电压检测电路。当电压出现过高或过低的情况时，CPU 会强制停机，以保护空调设备。

如上图所示，A、P 为 220V 交流经桥式整流、电容滤波形成的 + 300V 电压；B、CPU33 脚为电压检测引脚；C、R19、R20、R21、R22、R12、R14 以及电容 C4、C18 共同组成电压检测电路；D、R19、R20、R21、R12 为上偏置电阻，R14 为下偏置电阻，二者的分压值通过 R22 反馈到 CPU 的 33 脚；E、CPU 根据 33 脚反馈的电压来判断当前电源电压的高低，并及时做出反应，若电压偏高或偏低，会立即停机保护。
第二种是电流检测电路。在空调运行过程中，由于各种原因，可能会导致室外机工作电流过大，尤其是压缩机电流过大，这很容易损坏压缩机。因此，在电路中都设置了压缩机电流检测电路。当 CPU 检测到电流过高时，就会立即停机保护。

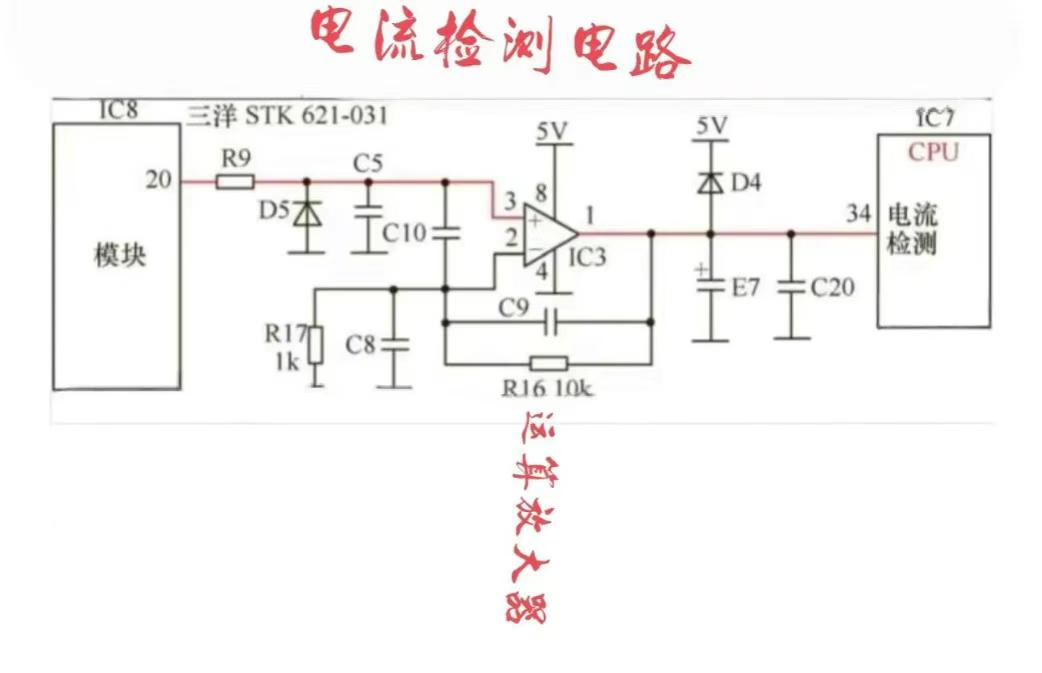

如图所示，A、该压缩机功率模块内含电流检测电阻；B、当压缩机过流时，过流信号由 20 脚输出，经 R9 限流后送到 IC3 的③脚；C、IC3 为运算放器 LM358，它会将③脚输入的信号进行放大，放大倍数由 R16、R17 的比值（R17/R16）决定；D、放大后的信号由①脚输出并送到 CPU 的 34 脚，CPU 根据送来的信号判断压缩机电流情况，发出停机保护指令，并通过通讯电路将故障信息传送到内机 CPU，显示故障代码。

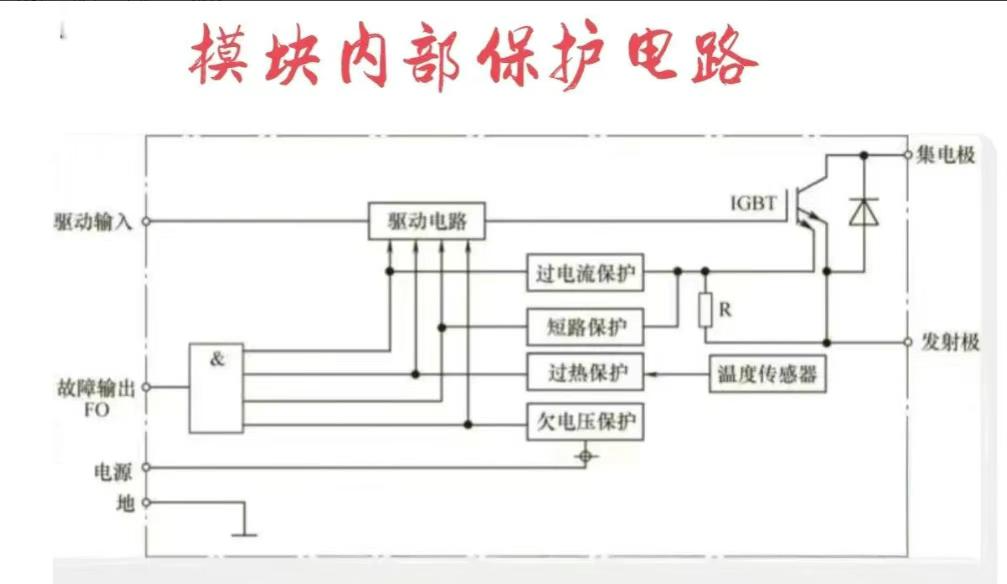

第三种是压缩机模块保护电路。该模块内部采用智能控制电路，在处理室外机 CPU 输入的 6 路驱动信号的同时，还设置了多种保护电路。

具体包括：
① 供电欠压保护电路：当开关电源送来的 + 15V 电压低于 + 12.5V 时，模块驱动电路会停止工作，不再处理 6 路信号，同时输出保护信号到外机 CPU。
② 过热保护：模块内部设有温度传感器，当检测到模块基板温度超过约 110 度时，模块内部驱动电路停止工作，并将保护信息传送到外机 CPU。
③ 过流保护：当模块内部发生过流时，检测电路会使 6 路驱动电路停止工作，并将保护信息传送到外机 CPU。
④ 短路保护：当负载发生短路、室外机 CPU 发生故障、模块被击穿、上下桥臂同时导通等情况时，模块检测电路检测到后，会停止 6 路驱动电路工作，同时输出保护信号至室外机 CPU。
当这四种保护电路中的任何一种动作时，都会由 F0 输出保护信号送到外机 CPU，实现保护停机。
