在电子电路设计领域，快速放电电路的应用极为广泛，在电源管理、保护电路等众多方面都发挥着举足轻重的作用。前两天有朋友讨论了快速放电电路，本期就为大家分享两种不同的快速放电电路，同时也欢迎大家补充分享其他的快速放电电路。

快速放电电路 1

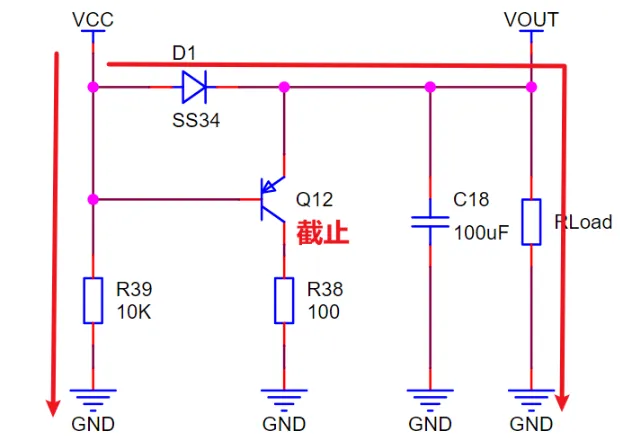

当 VCC 供电时，二极管 D1 处于导通状态，三极管 Q12 则截止。此时，VCC 通过二极管 D1 为负载供电，电流路径主要如下面的红色线路所示。从这个电流路径我们可以清晰地看出，该电路存在一个明显的缺点，即在正常工作时，电阻 R39 和二极管 D1 会额外消耗能量，这在一些对能量效率要求较高的应用场景中可能会成为一个问题。

当 VCC 断电时，二极管 D1 截止，三极管 Q12 导通，电容 C18 存储的电量会通过三极管 Q12 和电阻 R38 进行释放。其电流路径如下所示。

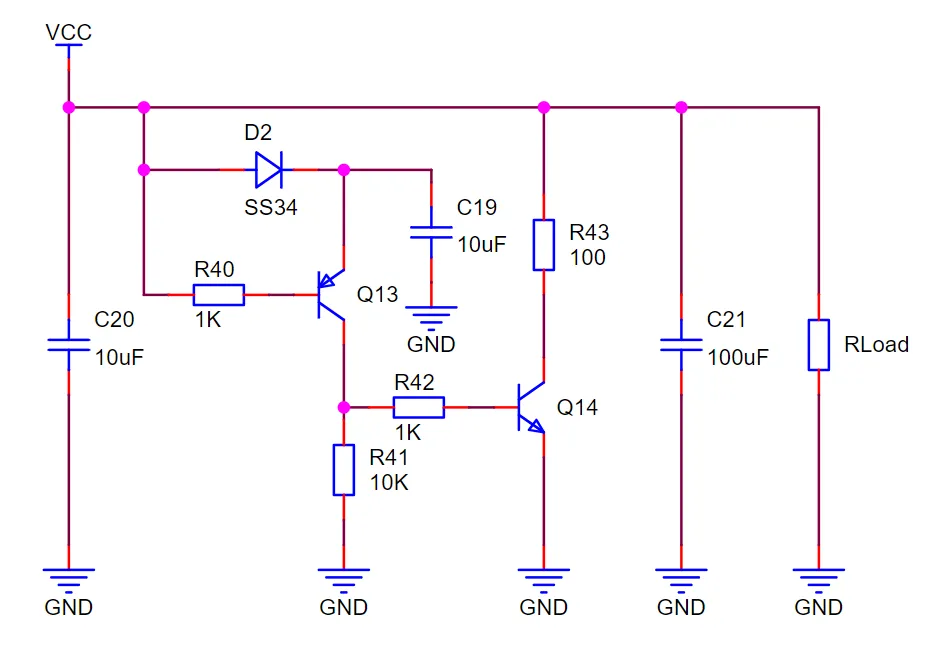

快速放电电路 2

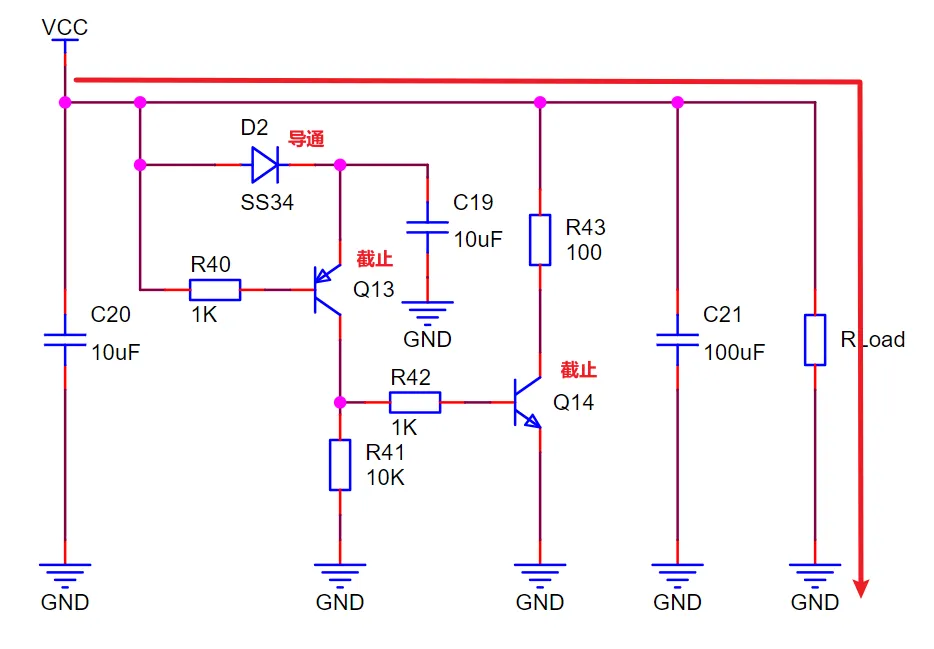

在 VCC 供电时，二极管 D2 导通，为电容 C19 储能，同时三极管 Q13 和三极管 Q14 处于截止状态，VCC 直接为负载 RLoad 供电。

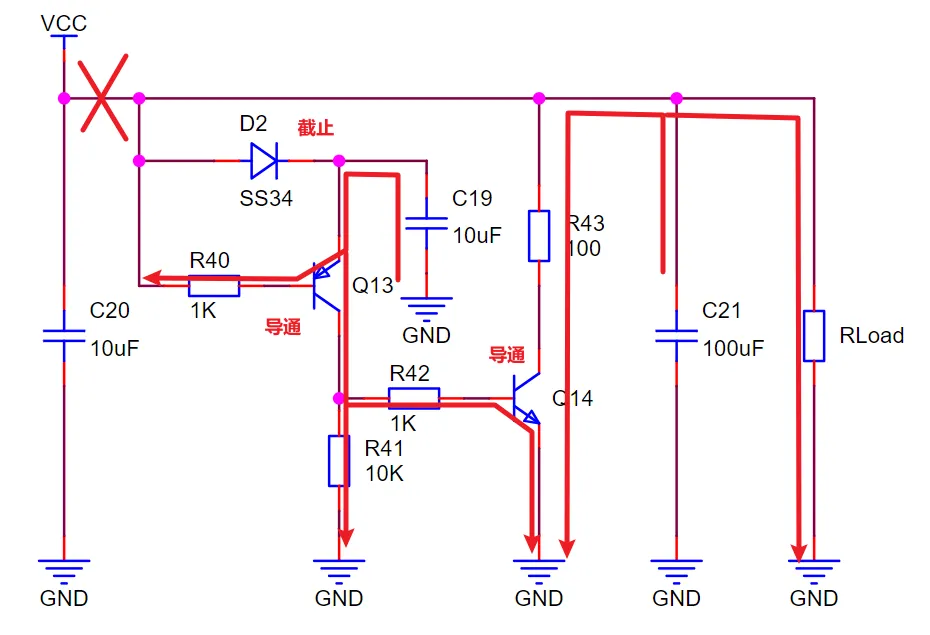

当 VCC 断电时，二极管 D2 截止。由于电容 C19 上存储有电量，当负载电容上的电压下降到大概为 VCC - Vd - Vbe 左右时，三极管 Q13 会导通，进而控制三极管 Q14 导通，负载电容 C21 上的电量会通过三极管 Q14 和电阻 R43 快速释放。

值得注意的是，在上图的电路中，我们可以根据实际的设计需求，适当调整三极管的基极电阻 R40 和 R42、下拉电阻 R41、放电电阻 R43 以及储能电容 C19 的大小，以达到的电路性能。

相关知识点补充

• 三极管的工作状态：在三极管电路中，三极管具备三种基本工作状态，分别是截止、放大和饱和。在快速放电电路中，我们主要利用三极管的截止和饱和状态来精准控制电路的通断。
• 电容的充放电：电容是一种能够储存电荷的元件。在充电过程中，电容两端的电压会逐渐升高；而在放电过程中，电容两端的电压则会逐渐降低。快速放电电路的目的就是加速电容的放电过程，以满足特定的电路需求。
• 电阻的作用：在电路中，电阻主要用于限流、分压以及提供偏置电流等。在快速放电电路中，电阻 R38 和 R43 等起到控制放电电流大小的作用，从而直接影响电容的放电速度。
