在电子电路设计与研究领域，放大电路的频率响应是衡量其性能的关键指标之一。它深刻影响着放大器对不同频率信号的放大能力以及信号的传输质量。接下来，我们将借助的 Multisim 软件，对放大电路的频率响应展开全面的仿真与深入分析。

放大电路频率响应的基本原理

频率响应主要描述的是放大器的增益与频率之间的内在关系。一个优质的放大器，不仅要具备足够高的放大倍数，还需拥有出色的保真性能。这意味着放大器要将非线性失真控制在极小范围内，同时保证良好的频率响应特性。
由于放大电路中存在电抗元件 C，不同频率的信号在经过放大电路时，电抗元件呈现出不同的阻抗。这种阻抗的差异导致放大电路对不同频率成分的信号，在放大倍数和相位移上表现出明显的不同。其中，放大倍数与频率的关系被定义为幅频关系，而相位与频率的关系则被称为相频关系。当放大电路处于中频区工作时，电压的放大倍数基本保持稳定，不随频率的变化而改变，呈现出一个相对恒定的数值。

低频区与高频区的特性分析

• 低频区特性：当放大倍数下降至中频区放大倍数的 0.707 倍时，此时对应的频率被称作下限频率 fl。在低频区，放大器所呈现的容抗显著增大。容抗的增大使得放大倍数明显下降，同时输出电压与输入电压之间会产生附加相移，这对信号的传输和处理会产生不利影响。
• 高频区特性：在高频区，放大倍数同样会出现下降的情况。这是因为当放大器工作在高频区时，电路的容抗逐渐变小。随着频率的不断上升，加至放大电路的输入信号会逐渐减小，从而导致放大倍数下降。

频率失真的成因与影响

放大器具有频率响应特性，主要源于两个关键因素：其一，实际需要放大的信号频率并非单一的，而是包含了多种不同频率的成分；其二，放大器中存在着各种电抗元件和电抗因素，如管子的极间电容、电路的负载电容、分布电容、耦合电容以及射极旁路电容等。这些电抗元件使得放大器对不同频率信号分量的放大倍数和相移产生差异。
如果放大电路对不同频率信号的幅值放大不一致，就会引发幅度失真；而当放大电路对不同频率信号产生的相移不同时，就会导致相位失真。幅度失真和相位失真共同构成了频率失真。由于这种失真是由电路中的线性电抗元件（如电阻、电容、电感等）所引起的，因此被称为线性失真。为了实现信号的不失真放大，深入研究放大器的频率响应特性显得尤为重要。

Multisim 仿真实现频率响应分析

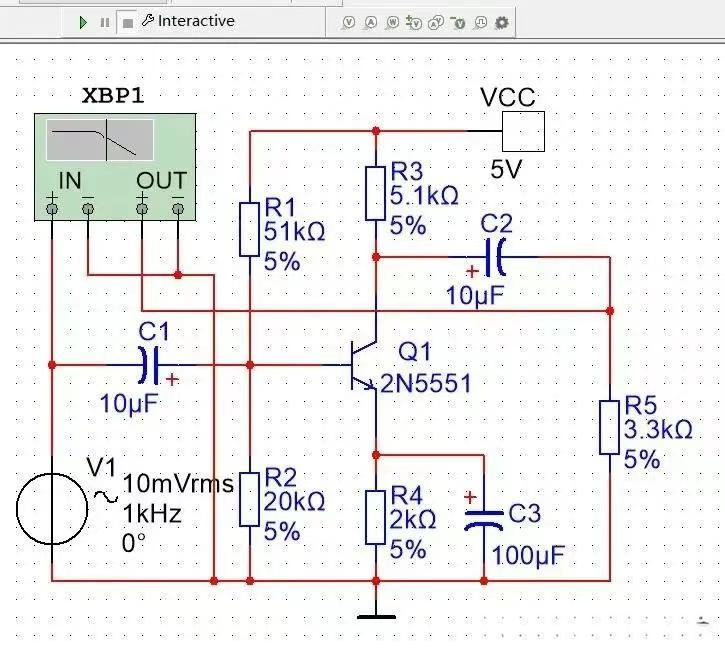

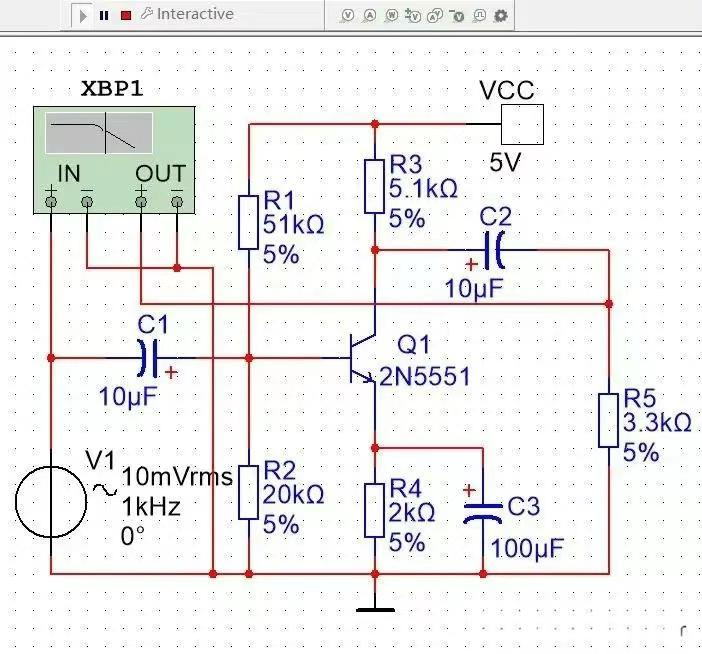

我们运用 Multisim 软件对放大电路的频率响应进行仿真分析。具体操作步骤如下：

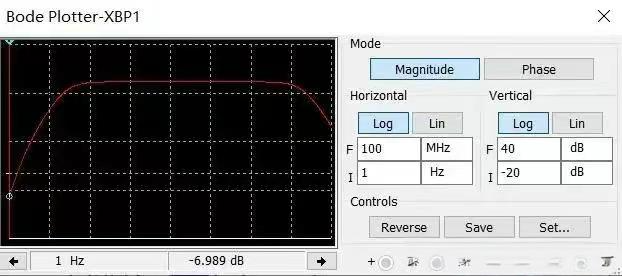

首先，选用波特图仪来测量放大电路的频率响应，它能够分别对幅频特性和相频特性进行测量。双击波特图仪图标后，在 Mode 区选择 Magnitude；在 Horizontal 区选择 Log，将 F 值设定为 100MHz，I 值设定为 1Hz；在 Vertical 区同样选择 Log，F 值设定为 40dB，I 值设定为 -20dB。完成参数设置后，打开电源开关，此时便可以观察到完整的幅频特性曲线。

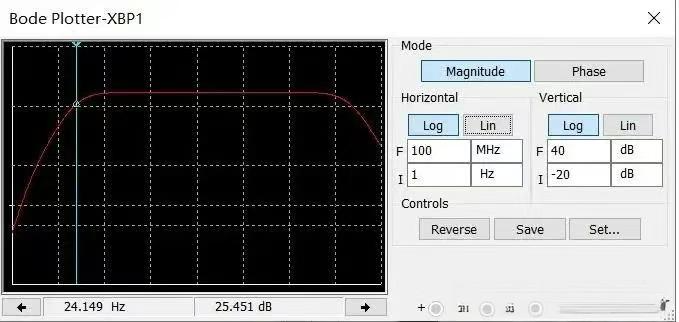

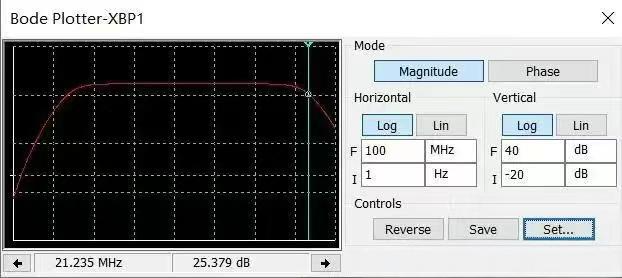

通过拖动读数指针在曲线的中间部位，我们可以测量出中频时的增益。接着，分别求出高、低端的 -3dB 频率点。在本次仿真实验中，测得高端频率 f (H)=21MHz，低端频率 f (L)=24Hz。

频率响应的相关概念拓展

在额定的频率范围内，输出电压幅度的值与值之比，通常以分贝数（dB）来表示其不均匀度。在电能质量概念中，频率响应一般是指系统或计量传感器的阻抗随频率的变化情况。这种变化反映了系统在不同频率下的电气性能，对于评估系统的稳定性和可靠性具有重要意义。
